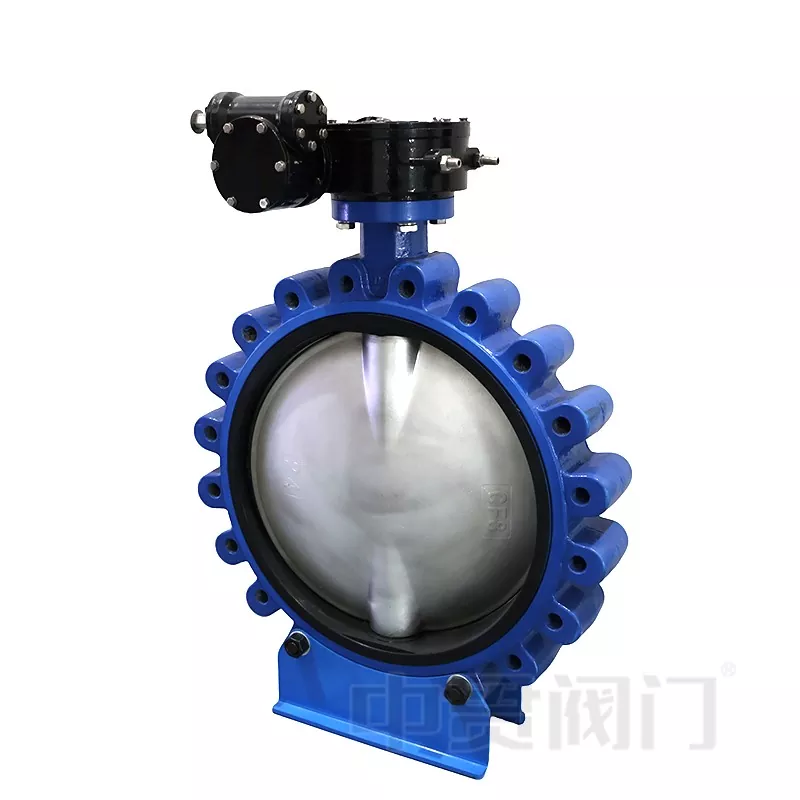

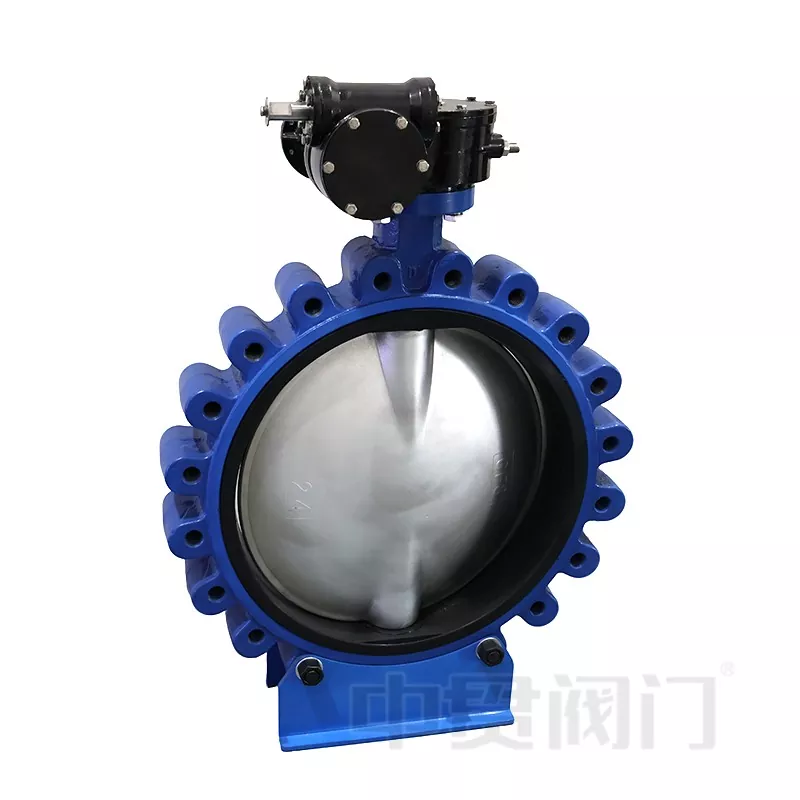

Zhongguan Lug түрі көбелек клапаникемді орнатуды, сенімді өшіруді және ыңғайлы техникалық қызмет көрсетуді қажет ететін құбыр жүйелеріне арналған. Орталық сызықты көбелек клапан құрылымы ретінде ол әдетте таңдаладысуды өңдеу, HVAC циркуляциясы, өнеркәсіптік құбыр желілері және клапанды толығымен құбырдың орналасуына әсер етпестен алып тастау немесе қызмет көрсету қажет болатын қолданбалар.
Вафельді көбелек клапандармен салыстырғанда,саңылауларды қосу дизайнытәуелсіз фланецті бекітуге мүмкіндік беру үшін клапан корпусындағы бұрандалы тесіктерді пайдаланады. Бұл құрылым, әсіресе, техникалық қызмет көрсету кезінде қосылымның бір жағын алып тастау қажет болуы мүмкін желі соңында орнатуға, жабдықты оқшаулау учаскелеріне және құбырларға жарамды.
Клапанның корпусын мына жерден жасауға боладысозылғыш темір, GGG50қысым талаптарына, орташа сипаттамаларына және коррозия жағдайларына сәйкес баспайтын болат немесе көміртекті болат. Құлақ құрылымы қосылыс кернеуін бірнеше бекіту нүктелері арқылы таратады, дірілге немесе жиі жұмыс істейтін құбырларға орнатудың тұрақтылығын жақсартады.
Диск ықшам дөңгелек дизайнды қабылдайды және толық ашық және толық жабық күйлер арасында шамамен 90° айналады. Тот баспайтын болаттан жасалған дискілерді немесе басқа үйлесімді материалдарды коррозияға төзімділікті және қызмет көрсету өнімділігін жақсарту үшін құбыр ортасына сәйкес таңдауға болады.
Клапанның өзегі жұмыс моментін жетек пен диск арасында тасымалдайды. Орталық біліктердің орналасуы құрылымның күрделілігін азайтады және қолмен, пневматикалық немесе электрлік іске қосу әдістерімен біркелкі жұмысты қолдайды.
EPDM, NBR, PTFE, және басқа тығыздағыш материалдар ортасына сәйкес таңдалуы мүмкін. EPDM әдетте су негізіндегі қолданбалар үшін пайдаланылады, NBR мұнайға байланысты жағдайларға жарамды, ал PTFE күшті химиялық төзімділік талаптары үшін қарастырылады.
Сумен жабдықтау және ағынды су жүйелерінде ілмекті көбелек клапандар әдетте олардың ықшам құрылымы мен қарапайым техникалық қызмет көрсету сипаттамаларына байланысты таңдалады. EPDM орындық конфигурациялары химиялық үйлесімділік талаптары орташа болатын тұщы су, ағынды сулар және жалпы су айналымы жүйелері үшін жиі пайдаланылады.
HVAC және өнеркәсіптік салқындату құбырлары әдетте жиі ашу және жабу операцияларын қажет етеді. 90° айналмалы конструкциясы, төмен жұмыс моменті және ықшам орнату ұзындығы құлақшалы көбелек клапандарды орнату кеңістігі шектеулі айналымды басқару жүйелеріне жарамды етеді.
Құрамында коррозиялық немесе арнайы ортасы бар өнеркәсіптік құбырлар үшін клапан конфигурациясын орындық материал мен орта арасындағы химиялық үйлесімділікке сәйкес таңдау керек. PTFE негізіндегі отырғыштарды күштірек химиялық орталар үшін қарастыруға болады, ал NBR және FKM материалдары мұнайға қатысты қолданбалар үшін пайдаланылады.
Теңіз және энергетикалық жүйелер көбінесе коррозияға төзімділігі және техникалық қызмет көрсетуге ыңғайлы қол жетімділігі бар клапандарды қажет етеді. Құлақтарды қосу құрылымы техникалық қызмет көрсету кеңістігі шектеулі құбыр желілерінде оңай оқшаулауға және ауыстыруға мүмкіндік береді.
Жұмыс кезінде диск клапан діңінің осінің айналасында айналады. Клапан толығымен ашылғанда, диск құбыр желісінің ағынының бағытына сәйкес келеді, кедергіні азайтады және ортаның ең аз кедергімен өтуіне мүмкіндік береді.
Жабу кезінде диск шамамен 90° айналады және ағынды тоқтату үшін тығыздағыш орнына басады. Клапанның дизайны мен тығыздағыш материалына байланысты екі жақты өшіру өнімділігіне қол жеткізуге болады.
Тығыздау қолданбалары үшін диск орнын ашық және жабық позициялар арасында реттеуге болады.
| Салыстыру | Құлақ түріндегі көбелек клапан | Вафельді көбелек клапан |
|---|---|---|
| Қосылу әдісі | Бұрандалы саңылаулар фланецті тәуелсіз бекітуге мүмкіндік береді | Артық болттарды пайдаланып екі фланец арасында орнатылады |
| Техникалық қызмет көрсету | Жеңіл клапанды алып тастауды немесе соңғы желіні орнатуды қажет ететін жүйелер үшін қолайлы | Стандартты құбырды орнату үшін қолайлы |
| Орнату кеңістігі | Қосылу икемділігі жоғары ықшам дизайн | Жеңіл және кеңістік шектеулі жерлерде жиі қолданылады |
| Типтік қолданбалар | Суды тазарту, HVAC, өнеркәсіптік құбырлар, техникалық қызмет көрсетуге сезімтал жүйелер | Жалпы су және коммуналдық құбырлар |
Zhejiang Zhongguan Valve Manufacture Co., Ltd.Тяньцзинь мен Вэнчжоу, Чжэцзян қалаларында орналасқан өндірістік ресурстармен 19 жылдан астам уақыт бойы клапан өндірісіне назар аударды. Компания өндіредікөбелек клапандарнегізгі өндірістік диаметрлері DN40-тан DN1600-ге дейінгі диапазонды қоса алғанда, пластинка, құлақша, U-секция және фланец түрлері.
Өндіріс процесі клапан құрастыруды, қысымды сынауды, клапанның отырғышын орнатуды, білік жеңін орнатуды және өнімді таңбалауды қамтиды. Чжунгуан талап етедіISO сертификаттарыөндірілген клапандар үшін және қамтамасыз ете аладыWRAS сертификатталған клапан орындықтарықажет болғанда.
Көбелек клапанының қызмет ету мерзіміне негізінен жұмыс жағдайлары, соның ішінде орташа сипаттамалар, температура, қысымның өзгеруі, жұмыс жиілігі және орнату сапасы әсер етеді. Үйлесімді тығыздағыш материалдарды таңдау және дұрыс жұмыс жағдайларын сақтау тығыздағыш компоненттердің мерзімінен бұрын тозуын азайтуға көмектеседі.
Иә. Құбырлы түрдегі көбелек клапандар құбырды басқару талаптарына сәйкес қолмен тұтқалармен, тісті берілістермен, пневматикалық жетектермен немесе электр жетектерімен басқарылуы мүмкін. Жетек таңдау клапанның моментіне, жұмыс жиілігіне және автоматтандыру жүйесіне сәйкес болуы керек.
Қажетті ақпарат әдетте клапан өлшемін, қысым көрсеткішін, қосылу стандартын, құбыр ортасы, температура диапазоны, орындық материал талаптарын және жетек талаптарын қамтиды. Бұл мәліметтер клапанның қолайлы конфигурациясын анықтауға және материалды дұрыс таңдауды болдырмауға көмектеседі.
Ағып кетудің алдын алу клапанның дұрыс таңдауына, сәйкес тығыздағыш материалға, дұрыс орнатуға және жүйелі тексеруге байланысты. Тығыздау өнімділігін сақтау үшін орнату кезінде құбыр желісінің туралануын, фланецті қосу жағдайларын және нығыздау бетінің айналасындағы бөгде бөлшектерді тексеру керек.
