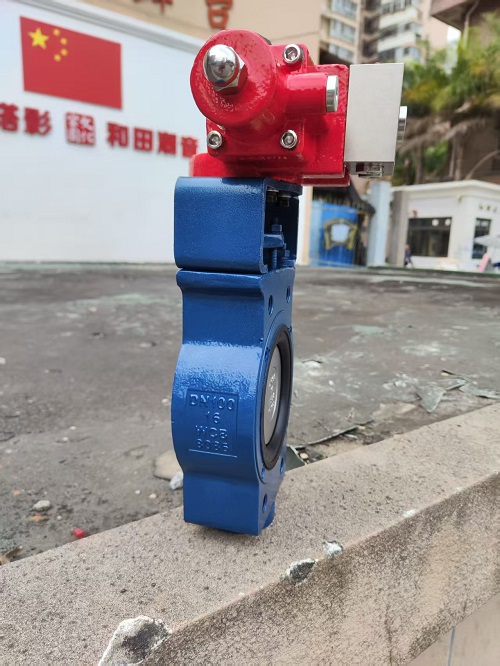

Жартылай құлақшалы WCB корпусы және гидравликалық жетекпен эксцентрлік көбелек клапаны бар CF8 дискі

Жартылай құлақшалы WCB корпусы және гидравликалық жетекпен эксцентрлік көбелек клапаны бар CF8 дискі - бұл жылдам жұмысты, сенімді тығыздауды және ең аз техникалық қызмет көрсетуді қажет ететін күрделі қолданбаларға арналған жоғары өнімді клапан. Бірегей эксцентрлік конструкциясы және гидравликалық жетекі бар бұл клапан жоғары дифференциалды қысымды өңдеуге өте ыңғайлы, сонымен бірге біркелкі жұмыс пен ұзартылған қызмет мерзімін қамтамасыз етеді.

Дизайн ерекшеліктері:

Клапан түрі: Жұмсақ орны бар қос офсетті көбелек клапан

Эксцентрлік көбелек клапанның қос офсеттік дизайны бар, мұнда клапан бағанының осі тығыздағыш бетінен де, құбыр осінен де ығысқан. Бұл инновациялық дизайн ашу кезінде дисктің орындықтан тез ажырауын қамтамасыз етеді, үйкеліс пен тозуды айтарлықтай азайтады және клапан тығыздағышының қызмет ету мерзімін ұзартады.

Офсеттік дизайн:

Офсеттік дизайн дискінің ең аз қарсылықпен қозғалуына мүмкіндік беру арқылы клапанның тиімділігін жақсартады, біркелкі жұмысты қамтамасыз етеді және механикалық тозуды азайтады. Нәтиже - аз техникалық қызмет көрсетуді қажет ететін жоғары өнімділікті қамтамасыз ететін клапан.

Тығыздау жүйесі:

Серпімді жұмсақ орындық:

Клапан әдетте EPDM, NBR, PTFE және т.б. сияқты материалдардан жасалған серпімді жұмсақ орынды пайдаланады. Бұл жұмсақ орындық дизайны екі жақты нөлдік ағып кетуге қол жеткізе отырып, тамаша серпімді тығыздауды қамтамасыз етеді. Ол ANSI класс VI сияқты тығыздаудың қатаң стандарттарына сәйкес келеді, бұл оны өнеркәсіптік қолданбалардың кең ауқымы үшін өте сенімді етеді.

Материалдық сипаттамалар:

Дене материалы

Клапанның корпусы күшті құрылымдық тұтастықты және жалпы қысымға тамаша төзімділікті қамтамасыз ететін WCB көміртекті болаттан жасалған. Бұл материал жоғары сұранысқа ие орталарда, соның ішінде жоғары ағын жылдамдығы немесе абразивтік ортасы бар салаларда төзімділікті қамтамасыз етеді.

Диск материалы

Клапан дискі тамаша коррозияға төзімділігімен, жоғары беріктігімен және беріктігімен танымал CF8 баспайтын болаттан (304) жасалған. Дискінің жылтыратылған немесе қапталған беті коррозия мен тозуға қарсы тұруды қамтамасыз ете отырып, сенімді тығыздау үшін жұмсақ орындықпен тығыз байланысты қамтамасыз етеді.

Қосылым дизайны:

Жартылай тұйық дене:

Бұл клапан оңай орнатуға және бөлшектеуге мүмкіндік беретін жартылай құлақша корпусының дизайнымен ерекшеленеді. Жартылай ілгек конструкциясы саңылаулар бар саңылауларды қамтиды, бұл клапанды пластинаға ұқсас өткізгіш болттарды пайдаланып орнатуға мүмкіндік береді. Бұл дизайнның басты артықшылығы құбырды бөлшектеу кезінде клапанды қолдау мүмкіндігі болып табылады, бұл клапанды жүйеден толығымен алып тастамай-ақ жеңіл техникалық қызмет көрсетуді жеңілдетеді.

Іске қосу:

Гидравликалық жетек:

Клапан клапанның жылдам жұмысын немесе ашу үшін жоғары дифференциалды қысымды өңдеуді қажет ететін қолданбаларға жоғары айналу моменті мен жылдам жауап беретін гидравликалық жетекпен жабдықталған. Гидравликалық жетек мұнай және газ құбырларында, химиялық өңдеуде және басқа да өнеркәсіптік қолданбаларда сияқты жоғарырақ басқару мен өнімділікті қажет ететін жүйелер үшін өте қолайлы.

Гидравликалық интеграция:

Бұл жетекті гидравликалық басқару жүйелеріне тікелей біріктіруге болады, бұл үздіксіз жұмысты қамтамасыз етеді және клапан қозғалысын бақылауды күшейтеді. Ол операциялық сенімділікті барынша арттыра отырып, жоғары тиімділікті және энергияны аз тұтынуды қамтамасыз етуге арналған.

Қолданбалар:

Су және сарқынды суларды тазарту

Мұнай және газ өнеркәсібі

Химиялық өңдеу

Электр станциялары

HVAC жүйелері

Целлюлоза және қағаз өнеркәсібі

Фармацевтика және тамақ өнімдерін өңдеу

Негізгі артықшылықтар:

Ең аз тозу: эксцентрлік дизайн үйкелісті азайтады, тығыздағыштардың қызмет ету мерзімін ұзартады және техникалық қызмет көрсету талаптарын азайтады.

Екі бағытты нөлдік ағып кету: серпімді жұмсақ орындық дизайны екі бағытта ағып кетпейтін жұмысты қамтамасыз етеді.

Жылдам және тиімді жұмыс: гидравликалық жетектің көмегімен клапан жоғары қысымды және жылдам әрекет ететін қолданбаларға өте ыңғайлы жылдам жауап беру уақытын береді.

Жеңіл техникалық қызмет көрсету: Жартылай құлақшалы дизайн күнделікті техникалық қызмет көрсету кезінде клапанды оңай алып тастауға және қайта орнатуға мүмкіндік береді, уақыт пен еңбек шығындарын үнемдейді.

Коррозияға төзімділік: CF8 баспайтын болаттан жасалған диск және WCB көміртекті болат корпусы қатал ортада беріктік пен коррозияға төзімділікті қамтамасыз етеді.
