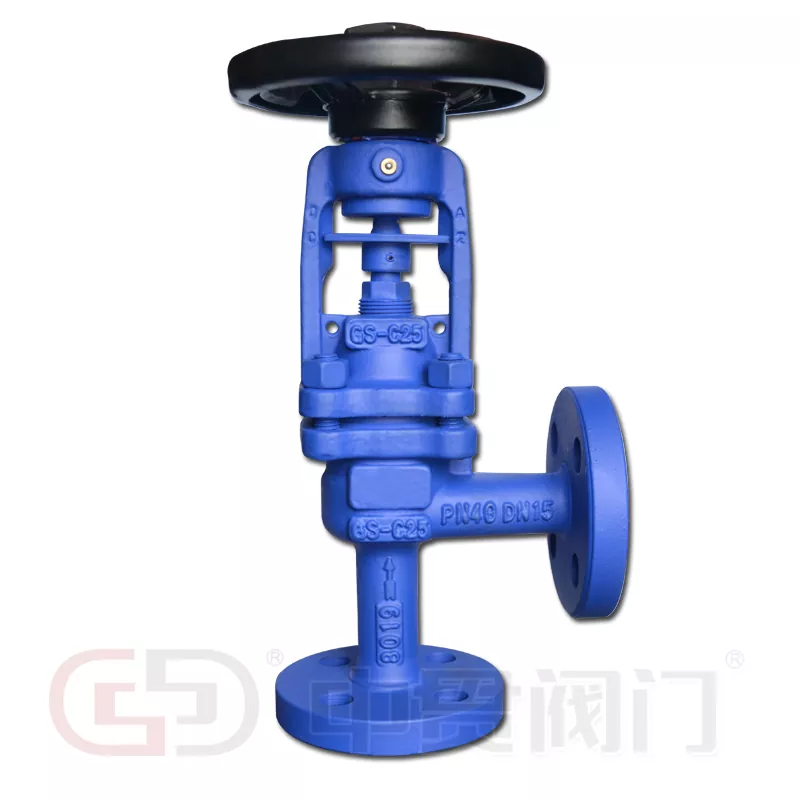

DIN стандартты сильфонды тығыздалған бұрышты глобусты клапан

Чжунгуан жеткізедіDIN стандартты сильфонды тығыздалған бұрышты глобусты клапан90° бұрышты корпус құрылымын бу, термиялық май, ыстық су, технологиялық газдар және аммиак жүйелеріне арналған металл сильфонды тығыздауышпен біріктіретін өнеркәсіптік құбырларды сатып алу үшін. Клапан SS304, SS316, SS316L, SS310S және Hastelloy C үлгілеріндегі сильфон опциялары бар шойын, иілгіш шойын, шойын болат және тот баспайтын болаттан жасалған корпус материалдарында қол жетімді. Көрсетілген өлшем диапазоны DN15–DN400, қысым көрсеткіштері PN16–0C ең жоғары температура және тізімделген PN40.

Өнеркәсіптік құбырларға арналған бұрыштық үлгі дизайны

Бұрыш үлгісіндегі корпус ағынды 90° арқылы бағыттайды, клапан құрылымына бағыттың өзгеруін біріктіреді. Бұл реттеу құбырлардың үйлесімді орналасуларында бөлек шынтақты жояды, қосылымдардың санын азайтады және шектеулі кеңістіктерде орнатуды жеңілдетеді.

• Шағын құбыр маршруттары:Клапан орнында ағын бағытының өзгерістерін біріктіреді.
• Ағынды реттеу:Глобус-клапан дискі мен орындық технологиялық тасымалдағыштың өтуін басқарады.
• Өшіру өнімділігі:Отырғыш құрылымы өнеркәсіптік сұйықтық жүйелеріндегі оқшаулауды қолдайды.
• Техникалық қызмет көрсетуге рұқсат:Капот пен өзек жинағы ішкі жұмыс құрамдастарына қол жеткізуді қамтамасыз етеді.

Металл сильфонды тығыздау құрылымы

Металл сильфон жылжымалы өзекті қоршайды және клапанның жұмысы кезінде кеңейеді немесе жиырылады. Ол технологиялық орта мен сыртқы орта арасында тосқауыл жасайды, бастапқы тығыздағыш ретінде әдеттегі қаптамаға тәуелділікті азайтады.

Сильфонды және орауышпен қосарлы тығыздау

Тығыздау құрылымы металл сильфонды қайталама PTFE немесе графит қаптамасымен біріктіреді.

• Бастапқы тығыздау:Сильфон клапан діңі бойымен технологиялық орташа ағып кетуді шектейді.
• Екіншілік тығыздау:Қаптама, егер сильфон тұтастығын жоғалтса, қосымша кедергі жасайды.
• Жұмыс тұрақтылығы:Температураның жоғарылауына және клапанның қайталанатын жұмысына ұшыраған жүйелерде тиісті сильфонды материалдар мен дыбыстық механикалық дизайнды қолдау қызметі.

Бұл конфигурация әсіресе сырттан ағып кетуді бақылау маңызды болатын бу, термиялық май және технологиялық газ қолданбаларына қатысты.

Материалдар және техникалық сипаттамалар

Әртүрлі жұмыс жағдайлары үшін материалды таңдау

• GG25 және GGG40:Өнеркәсіптік су және коммуналдық жүйелерге арналған шойын және иілгіш шойын опциялары олардың қолданыстағы жұмыс көрсеткіштері бойынша.
• 1,0619+N (GS-C25):Өнеркәсіптік қысымды қолдану үшін құйма болат.
• 1.4308 (CF8) және 1.4408 (CF8M):Коррозияға төзімділікті қажет ететін қызметтерге арналған тот баспайтын болаттан жасалған опциялар.
• SS316L және SS310S төмендегілер:Әртүрлі химиялық және термиялық орталар үшін тот баспайтын болаттың балама сорттары.
• Hastelloy C сиқырлайды:Коррозиялық медиа қолданбалары үшін қорытпа опциясы.
• Стеллиттік қатты қаптау:Тозуға төзімділікті қажет ететін қолданбалар үшін қосымша орындық пен диск бетін өңдеу.

Медиа және өнеркәсіптік қолданбалар

DIN стандартты сильфонды тығыздалған бұрышты глобус клапаны бағытты өзгертуді, сұйықтықтың бақыланатын өтуін және діңнің ағуын азайтуды қажет ететін өнеркәсіптік жүйелерге сай келеді.

• Бу жүйелері:Өнеркәсіптік буды бөлу және термиялық өңдеу — сонымен қатар қараңызDIN стандартты сильфонды герметикалық клапан.
• Термиялық май тізбектері:Жоғары температурада жұмыс істейтін жылу тасымалдағыш жүйелер —DIN стандартты глобус клапанықатысты түзу үлгі опциясы болып табылады.
• Су айналымы:Өндірістік объектілердегі ыстық және суық су құбырлары.
• Технологиялық газ құбырлары:Газбен жұмыс істейтін жүйелер, онда діңгектерді тығыздау дизайнның негізгі мәселесі болып табылады.
• Аммиак өсімдіктері:Сәйкес материал үйлесімділігін талап ететін технологиялық жүйелер.
• Жылыту қондырғылары:Бу немесе термиялық сұйықтықтарды пайдаланатын өнеркәсіптік жылу беру желілері.

Бұрыштық корпус конфигурациясы ағыс бағытының өзгеруін және клапан жұмысын бір жинақта біріктіреді, бұл оны құбырлардың ықшам орналасуларында пайдалы етеді. Қатысты құбыр құрамдастарын қараңызDIN стандартты тексеру клапаны, theDIN стандартты қақпақ клапаны, жәнеDIN стандартты Y типті сүзгі.

Клапан таңдауға арналған негізгі техникалық сипаттамалар

DIN стандартты сильфонды тығыздалған бұрышты глобусты келесі жұмыс және орнату параметрлері арқылы бағалауға болады:

1. Орташа:Бу, термиялық май, су, аммиак немесе технологиялық газ.
2. Жұмыс шарттары:Есептік қысым, қалыпты температура және максималды жұмыс температурасы.
3. Құбырдың өлшемдері:DN өлшемі, қосылым түрі және орнату кеңістігі.
4. Материалдық талаптар:Корпус, капот, сильфон, орындық, диск және орау материалдары.
5. Клапан функциясы:Ағынды реттеу, оқшаулау немесе екеуінің комбинациясы.
6. Қолданылатын стандарт:Қажетті DIN стандарты, қосылым өлшемдері және тексеру талаптары.

Чжунгуан өндірістік және техникалық қолдау

Zhejiang Zhongguan Valve Manufacture Co., Ltd.Тяньцзинь мен Вэньчжоудағы өндірістік базалары бар 19 жылдан астам уақыт бойы клапан өндіруге және жеткізуге бағытталған. Тяньцзинь базасы 2016 жылы құрылды, содан кейін 2019 жылы Вэнчжоу, Юнцзя, Убейде Чжэцзян компаниясы құрылды.

Оның өнім ассортименті қамтидыкөбелек клапандар, шарикті клапандар, қақпа клапандары, тексеру клапандары, табан клапандары, сүзгілер және басқару клапандары. Өндірістік жабдыққа клапанның қысымын сынау машиналары, клапан-орындық орнату жабдықтары, білік-манаттарды орнату жабдықтары және клапандарды белгілеу жабдықтары кіреді.

Техникалық қолдау жұмыс температурасы мен орта түріне сәйкес клапан таңдауды қамтиды. Өндірістік тексерулер қысымды сынауды қамтиды және компания қызмет көрсету шарттары бойынша расталған сапаға қатысты мәселелерді тегін ауыстырумен бір жылдық кепілдік береді. Сіз сондай-ақ біздіңсертификаттаржәнекооперативтік істер.

Өнеркәсіптік бу, термиялық май, су және газ жүйелері үшінDIN стандартты бұрыштық типті сильфонды герметикалық клапанбұрыштық пішінді корпусты, металл сильфонды тығыздағышты және өнеркәсіптік құбырларға арналған бірнеше материал опцияларын біріктіреді. Толық зерттеңізDIN стандартты өнеркәсіптік клапанқатысты құбыр құрамдастарына арналған ауқым.

Жиі қойылатын сұрақтар

Клапанды кез келген бағытта орнатуға болады ма?

Орнату клапанның корпусында көрсетілген ағын бағыты бойынша орындалуы керек. Бұрыш корпусында кіріс және шығыс порттары анықталған, сондықтан құбырлардың орналасуы жоспарланған ағын жолына сәйкес келуі керек.

Сильфонның тозуы немесе істен шығуының алғашқы белгілері қандай?

Штанга аймағының айналасындағы сыртқы ағып кету, төмен ағындағы тұрақсыз қысым немесе жұмыс моментінің айтарлықтай өзгеруі сильфонның тозуын көрсетуі мүмкін. Қосымша қаптама уақытша тығыздауды қамтамасыз ете алады, бірақ зақымдану расталса, сильфонды тексеріп, ауыстыру керек.

Клапанды жетекпен жабдықтауға бола ма?

Клапан үйлесімді қолмен, пневматикалық немесе электрлік жетектерге арналған орнату интерфейсімен қамтамасыз етілуі мүмкін. Жетекті таңдау клапанның нақты өлшемінің айналу моментіне, инсультке және жұмыс жағдайларына байланысты.

Фланецті орнату кезінде нені тексеру керек?

Фланецтің туралануын, тығыздағыш түрін және болттарды тарту ретін тексеріңіз. Біркелкі емес болт жүктемесі денені бұрмалауы немесе ағып кетуіне әкелуі мүмкін, әсіресе үлкен DN өлшемдері мен жоғары қысым көрсеткіштері.

Ауыстыру сильфоны мен орындық құрамдас бөліктері бөлек қол жетімді ме?

Үйлесімді клапан үлгілері үшін ауыстырылатын сильфонды, орындықты, дискіні және орауыш бөліктерін беруге болады. Дұрыс бөлік клапан өлшеміне, қысым көрсеткішіне, корпус материалына және бастапқыда көрсетілген сильфон материалына байланысты.Бізбен хабарласыңыауыстыру баға ұсынысына арналған бастапқы спецификациямен.
