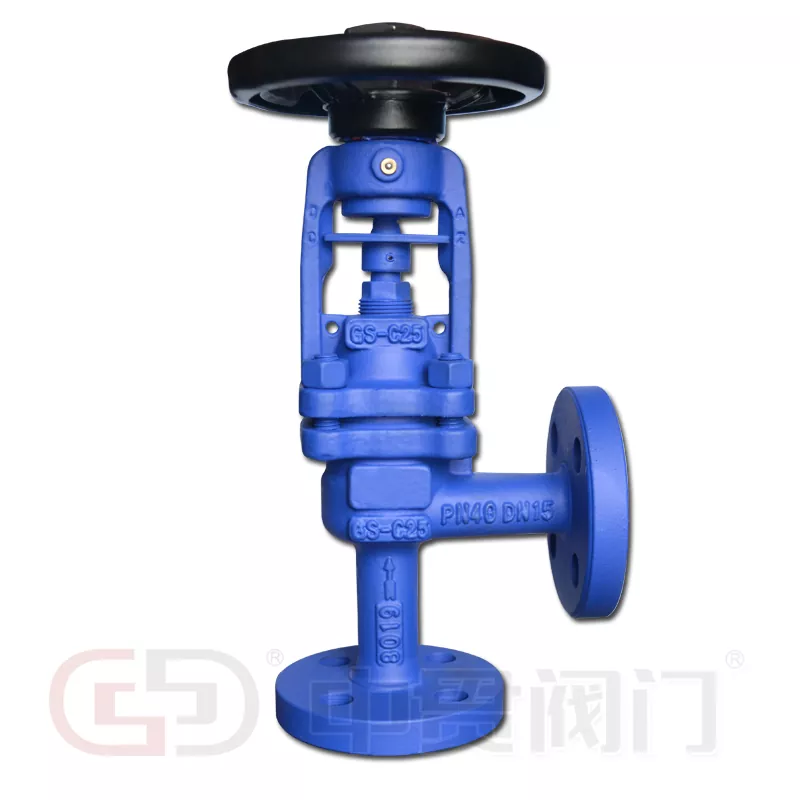

DIN стандартты бұрыштық типті сильфонды тығыздалған глобусты клапан

DIN стандартты бұрышты типті сильфонды герметикалық клапан сұйықтықты басқару технологиясындағы маңызды эволюцияны білдіреді. Дәстүрлі түзу үлгілі клапандардан айырмашылығы, бұл бұрыштық корпус конструкциясы күрделі құбыр желілерінде жиі кездесетін кеңістік шектеулері мен дренаж мәселелерін шешеді. Ағынды 90 градус бұрышпен қайта бағыттау арқылы ол қосымша шынтақ фитингінің қажеттілігін болдырмайды, қысымның төмендеуін және орнату шығындарын азайтады.

Өнімнің сипаттамасы және техникалық сипаттамалары

Бұл DIN стандартты бұрышты типті сильфонды герметикалық клапан кеңістікті үнемдейтін бұрыш үлгісін көп қабатты металл сильфонды тығыздағышпен біріктіреді. Бұл термиялық май, қатты қыздырылған бу және қауіпті газ жүйелеріндегі маңызды оқшаулау міндеттері үшін таңдаулы таңдау болып табылады.

• Құрылыс материалдары

Корпус/қапшық: GG25 (EN-GJL-250), GGG40, 1,0619+N (GS-C25), 1,4308 (CF8), 1,4408 (CF8M)

Сильфондар: SS304, SS316, SS316L, SS310S, Hastelloy C

Орын және диск: Стеллит жабыны бар тот баспайтын болат (қосымша)

• Өлшем және қысым диапазоны

Өлшем диапазоны: DN15 – DN400

Қысым көрсеткіші: PN16 – PN40

Температура диапазоны: ≤600 °C

• Әдеттегі қолданбалар және медиа

Жүйелер: Ыстық май жүйелері, бу жүйелері, ыстық және суық су жүйелері, аммиак қондырғылары.

Орталар: бу, технологиялық газдар, ыстық су, термиялық май, аммиак, жылу тасымалдағыштар.

Негізгі артықшылықтар

Металл сильфонды тығыздағыш элемент

Бұл клапанның жүрегі гидравликалық пішінді, көп қабатты металл сильфон болып табылады. Бұл өзектегі динамикалық тығыздағышты жояды, сыртқы ағып кетуді толығымен болдырмайды. Кәдімгі тек қаптамаға арналған клапандардан айырмашылығы, сильфон дизайны нөлдік бос шығарындыларды қамтамасыз етеді – экологиялық сезімтал және жауапкершілігі жоғары зауыттар үшін өте маңызды.

Оңтайландырылған диск геометриясы

Конустық, жеңілдетілген диск профилі сызықты ағын сипаттамасын және тығыз өшіруді қамтамасыз етеді (шығу жылдамдығы VI классқа дейін). Бұл дизайн эрозия мен дірілді азайтады, стандартты глобус клапандарымен салыстырғанда қызмет ету мерзімін айтарлықтай ұзартады.

Артық нығыздау жүйесі (сильфон + орау)

Біз қос мөр архитектурасын біріктіреміз. Бастапқы тығыздағыш металл сильфондар болып табылады. Сильфондар істен шыққан жағдайда (өте сирек), қосалқы PTFE немесе графит қаптама зауыттың үздіксіз қауіпсіздігін қамтамасыз ететін дереу резервтік тығыздағышты қамтамасыз етеді.

Майлауға арналған майлық фитинг

Біріктірілген майлау фитингі сабақты, өзек гайкасын және жең жинағын тікелей жұмыс кезінде майлауға мүмкіндік береді. Бұл жұмыс моментін азайтады және жоғары циклді қолданбаларда тоқырауды болдырмайды.

Эргономикалық қол дөңгелегі

Сырғымайтын жоталармен және оңтайлы диаметрмен жасалған қол дөңгелегі оператордың шаршауын азайтады және тегіс, дәл модуляцияны қамтамасыз етеді. Ауыр салмақты құрылыс зауыттың қатты орталарында соққының зақымдалуына қарсы тұрады.

Сұрақ-жауап – Сатып алу туралы практикалық ақпарат

Q: Сізде MOQ бар ма?

A: Жоқ, бізде ең аз тапсырыс саны жоқ. Сізге бір ғана бөлік қажет болса да, біз оны дайындап, жеткіземіз. Икемді зауыт ретінде біз бұрын тұтынушыға шұғыл техникалық қызмет көрсету үшін бір қауіпсіздік клапанын қамтамасыз еттік.

С: Басқа стандарттарды ұсына аласыз ба?

A: Иә. Біздің негізгі тәжірибеміз DIN стандартты бұрышты типті сильфонды тығыздалған глобус клапаны болса да, біз сұраныс бойынша басқа стандарттарға (ANSI, BS, JIS) жасай аламыз. Біздің жеткізушілер тобына қажетті стандарт пен қысым сыныбын беріңіз.

С: Сұрау клапандарының сызбасын ала аламын ба?

Ж: Иә, бірақ суретке дайындық біраз уақытты қажет ететінін ескеріңіз. Жоба кестеңізде жеткілікті уақытты қамтамасыз етіңіз. Арнайы, жалпы емес немесе кең ауқымды клапандар үшін (мысалы, DN400 немесе арнайы қорытпалар) біз әрқашан сызбаларды бере алмаймыз, өйткені бірде-бір зауыт клапанның әрбір түрін шығармайды. Дегенмен, барлық стандартты DIN конфигурациялары үшін толық өлшемді және P&ID сызбалары қолжетімді.

С: Баға ұсынысы қанша уақытқа созылады?

A: Әдетте стандартты сұраулар үшін 24 сағат ішінде. Арнайы клапандар үшін (мысалы, жоғары қорытпа немесе стандартты емес қысым кластары) 48 сағатқа дейін күтіңіз. Біз Қытайдың кәсіби өндірушісі ретінде жылдам жауап беруге басымдық береміз.

С: Орау туралы не айтасыз?

A: Стандартты экспорттық қаптама коррозиядан қорғау үшін мөрленген ағаш қораптарды пайдаланады. Үлкен өлшемдер үшін (әдетте DN200-ден жоғары) клапандар созылатын пленкамен және ылғал тосқауылымен паллеттерде бекітіледі. Барлық қаптама халықаралық тасымалдау стандарттарына сәйкес келеді.
