Сұйықтық бақылау клапаны ретінде, көбелек клапаны негізінен бір компоненттен тұрады - клапан тақтасы. Бұл компонентті таңдау сұйықтықтың пайдалану тиімділігі мен қызмет ету мерзіміне айтарлықтай әсер етуі мүмкін.
I. клапан тақтасы Құрылымның түрлері мен сипаттамалары

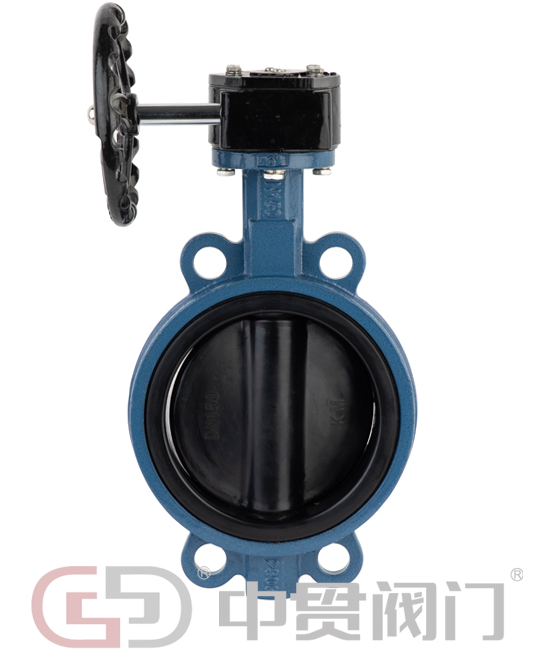

Концентрлік клапан тақтасы (орталық сызық көбелек клапан)
Бұл түрде клапан тақтасының ортасы клапан сабағының осімен тураланған дизайнмен ерекшеленеді. Оның қарапайым құрылымы мен арзан бағасы бар. Ол PN10-тан төмен қысымды жағдайларға жарамды және сумен жабдықтау жүйелерінде және ауаны кондиционерлер су жүйелерінде және су жүйелерінде жиі кездеседі. Оның артықшылығы оңай техникалық қызмет көрсетуде, бірақ герметиканың өнімділігі салыстырмалы түрде шектеулі.
Бір эксцентрлік клапан тақтасы
Клапанды клапан сабағын жобалау арқылы клапан тақтасының ортасынан сәл ауытқу арқылы ашылу және жабу кезінде үйкеліс кедергісі тиімді қысқарады. Бұл құрылым орташа және төмен қысымды (PN16-PN25) шарттарымен жүзеге асырады және әсіресе ағынды суларды тазарту және жалпы химиялық сұйықтықты тасымалдауға жарамды.
Қос эксцентрлік клапан тақтасы
Ол клапан сабағы мен клапан тақтасы үшін қос офсеттік дизайнды қолданады, тығыздағыштың ілгішті оңтайландыру және қызмет көрсету мерзімін айтарлықтай кеңейту. PN25-тен PN40-қа дейінгі орташа және жоғары қысымды жұмыс жағдайында ол жиі ашылуды және жабылуды қажет ететін мұнай және химиялық салалардағы құбыр жүйелеріне жарамды.
Үш эксцентрлік клапан тақтасы
Клапанның тәрізді дизайнының үш есе эксцентрлік дизайнына байланысты клапан тақтайшасы және клапан орындықтарының арқасында металл қатты тығыздағыш үйкеліс өнімділігіне технологиялық өзгерістерге қол жеткізді. Тажоғары сапаҚұрылым 600 †-ге дейін және PN64-тен жоғары температураға төтеп бере алады, бұл оны бу беру құбырлары мен мұнай / газ тасымалдау жүйелеріне арналған негізгі таңдау өніміне төтеп бере алады.
Ii. Клапан пластиналық материалдың сипаттамаларын талдау
Металл материалдары
Шойын клапаны тақтайша: HT200 / HT250 сұр шойын және QT450 Ducile шойын бар. Оның қымбатты өнімділігі мен коррозияға қарсы тұрақтылығы бар. Ол негізінен төмен қысымды су жүйелерінде және коррозиялық емес газ тасымалдауда қолданылады.
Көміртекті болат клапан тақталары: шойын, WCB (A216) және LCB (төмен температуралы көміртекті болат) және PN40-қа дейін қысымға төтеп бере алады. Алайда, оларды коррозияға қарсы жабындармен бірге қолдану керек. Олар әдетте орташа және төмен қысымды мұнай және бу құбырларында кездеседі.
Тот баспайтын болаттан жасалған клапан тақталарын таңдау
304 Тот баспайтын болат: Азық-түлік және фармацевтикалық өндірістердің жалпы мақсаты
316 Тот баспайтын болаттан: теңізге қарсы судың коррозия моделі (молибден бар)
Қос фазалық болат: Күш екі есе, коррозияға төзімділік одан да күшті.
ЗөрТот баспайтын болат: Барлық күшті қышқылдарға төтеп бере алатын
Special Materials
Гастелленген қорытпа: күшті қышқылдардан жасалған қатал жігіт
Никель негізіндегі қорытпа: температураға төзімді 1000 ℃ дейін
Пластикалық төсем / резеңке төсеу: жоғары температураға төзімді, бірақ коррозияға төзімді
Керамикалық жабын: Кішкентай чемпион
Iii. Үш элементІріктеу
Орташа қарау:
Коррозияға төзімді материал: 316 / дуплексті болат
Абразивті төзімді бөлшектермен қапталған
Таза сұйықтықтарға арналған жұмсақ тығыздағыштар
Жұмыс жағдайын тексеріңіз:
Қалыпты температура (≤ 80 ℃): резеңке тығыздау
Орташа температура (80 - 400 ℃): металл пломба
Жоғары температура (≥ 400 ℃): арнайы қорытпалар
Жоғары қысымды үш бұрыс эксцентрлік құрылым
Саланы қарау:
Азық-түлік және медицина: 316L + PTFE
Мұнайхимиялары: API стандартты үшпысының эксцентрикасы
Iv. Классикалық сәйкестігі
Су ағыны: шойын / тот баспайтын болаттан + резеңке
Тұз қышқылы құбыры: гастеллой қорытпасы
Концентрацияланған күкірт қышқылы: PTFE-мен қаптау керек
Тағамдарды өңдеу: тот баспайтын болаттан жасалған айна
Көмір шламын тасымалдау: керамикалық жабын
V. Жалпы сұрақтар
Теңіз суларын 316-ға дейін дуплексті болатпен емдеуге болмайды. Тағы қажет.
Концентрацияланған күкірт қышқылы пластикпен қаптауы керек; Тот баспайтын болат нашарлайды.
Жоғары тозуға төзімділік вольфрам карбидін, ұзағырақ, ұзағырақ.
Егер қоспалар болса, сүзгіні орнатыңыз.
Vi. Техникалық қызмет көрсету нүктелері
Тозу мен жыртылуды үнемі тексеріп отырыңыз
Сындарлы бағыттарға жүйелі түрде тексерулер 2 жылдан 3 жылға дейін өткізіледі.
Техникалық қызмет көрсету файлын құру ұсынылады.
Жоғары температуралы клапанды алдын ала қыздыру керек.
Vii. Болашақ тенденциялар
Толығырақ жаңа материалдар
Интеллектуалды бақылау функциясымен
Экологиялық таза дизайн
Жеке баптау қызметі
Іріктеу ұсынысы:
Нақты жұмыс жағдайларын қамтамасыз ету. Кәсіби инженерлер ең жақсы шешім ұсынады. Маңызды жобалар үшін алдымен тесттер жүргізу ұсынылады.
