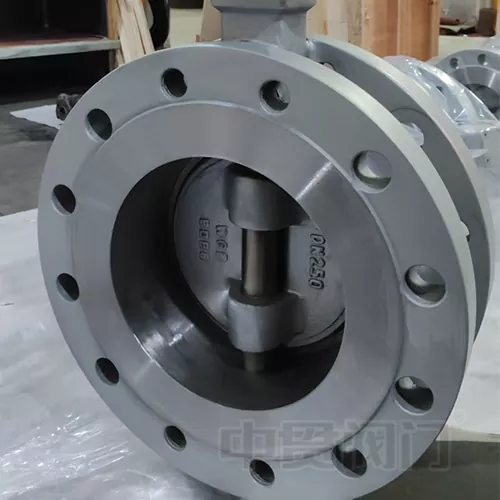

A Көбелек клапанӨнеркәсіптік қосымшаларда сұйықтықтарды жеткізу үшін жиі қолданылатын құбыр. Онда химиялық өңдеу, металлургия, газ генераторлары, көмір газы, табиғи газ, сұйытылған мұнай газы және ыстық / суық ауа жүйелері сияқты қосымшалар бар.
Көбелектің клапанының жұмыс принципі көбелек пластинасы арқылы сұйықтық ортасының ағынын реттеуді қамтиды. Көбелек пластинасы құбырдың ішінде тігінен орналастырылған. Бұл диск тәрізді және клапан корпусындағы осьтің айналасында айналады. Клапанның сабағын пайдалану арқылы көбелек пластинаның бұрғылау бұрышы сұйықтықтың ағынының ағымын бақылау үшін реттеуге болады.
Көптеген түрлері барКөбелек клапанS, мысалы, концентрлі көбелек клапандары, бір офсеттік көбелек клапандары, қос офсеттік көбелек клапандар және үш еселенген көбелек клапандар. Концентрлік көбелек клапанының сипаттамасы клапанның сабын осінің, айналмалы көбелек пластинаның ортасы, ал клапанның дене орталығы бірдей жерде. Көбелектің бұл түрі қарапайым құрылымға ие және оны шығару оңай. Алайда, оның жетіспеушілігі - көбелек пластинасы клапанның отырғышымен үнемі үйкеліс, тез тозуға әкеледі. Жалғыз офсеттік көбелек клапаны бұл мәселені шешеді. Ол клапан сабын осін көбелек пластиналы ортасынан бөледі, көбелек пластинасы мен клапан орындары арасындағы сығылуды жеңілдетеді. Көбелме пластиналы орталықтан және клапанның дене орталығынан клапан сабын орталығын есепке алу арқылы біз екі еселенген көбелектің клапанын аламыз. Бұл құрылым көбелек пластинасы мен клапанның орындық, тозуды азайтып, клапанның қызмет ету мерзімін едәуір ұзартады. Дегенмен, екі еселенген көбелек клапандарында жоғары температуралы сұйықтықтың бұқаралық ақпарат құралдарын өңдеу кезінде кемшіліктер бар. Егер жоғары температуралы төзімді қатты тығыздағыштар қолданылса, орта ағып кетуге бейім. Екінші жағынан, егер жұмсақ тығыздағыштар қолданылса, олар жоғары температураға төтеп бере алмайды. Бұл мәселені шешу, үш есеКөбелек клапанжасалды. Үшінші офсеті Conic Butterfly Place пломбаланатын бетінің осін цилиндрлік клапанның корпусының осін бөледі Цилиндрлік клапан корпусының осінен, көбелектің плюс кросс-бөлігін дөңгелектен эллиптикалық етіп өзгертеді. Бұл бастапқы позициялық пломбаны клапан орнының контактілік тығыздағыштасымен тығыздауға мүмкіндік беретін момент моментіне өзгертіледі.
