Фланецті қосылым дегеніміз не?
Фланецті қосылым - бұл ажыратылатын механикалық кеңінен қолданылатын қосылу әдісі. Ол жиі құбырларды, клапандарды немесе жабдықты бір-бірімен тығыз байланыстыру үшін жұп фланецтерді, тығыздағыш тығыздағышты және болттар мен гайкаларды пайдаланады.
Оның негізгі принципі:фланецтер арасындағы тығыздағыш тығыздағышты қысу үшін болттарды тарту күшін пайдалану, осылайша сұйықтықтың (сұйықтық немесе газ) ағып кетуінен қорғайды.

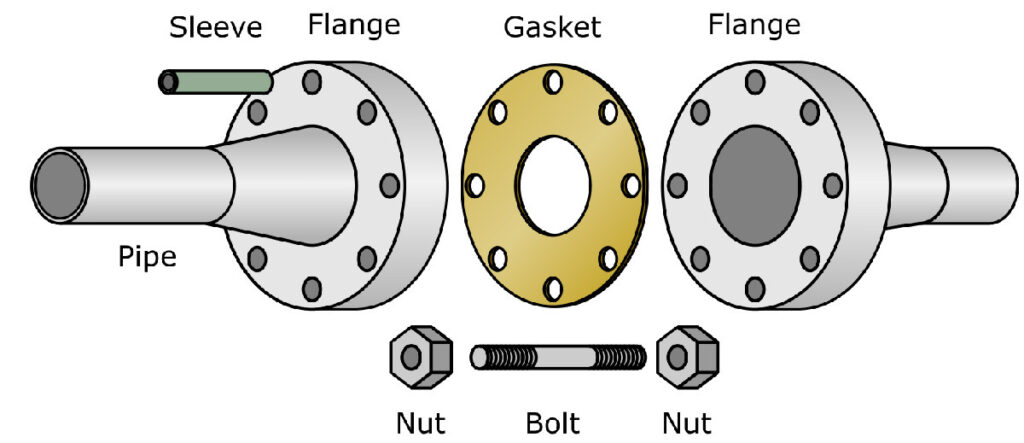

Келесі төрт негізгі бөлікті қамтитын әдеттегі фланецті қосылым:

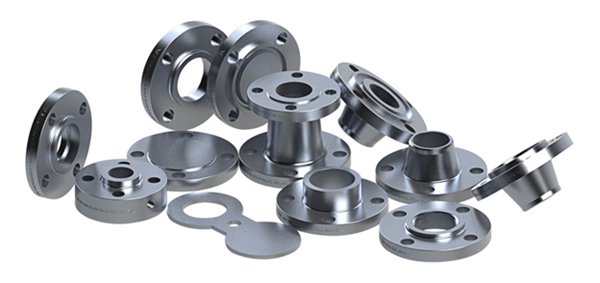

Фланец: Әдетте болт саңылаулары бар құбыр немесе жабдық портының соңына бекітілген диск тәрізді бөлік.
Тығыздағыш тығыздағыш: Екі фланецтің тығыздағыш беттерінің арасына салыңыз, ол тығыздау үшін басылады.
Болттар мен гайкалар: Ұстағыш күшін беру үшін фланецтердегі болт саңылауларынан өтіңіз.
Тығыздау беті: тығыздағышқа жақындайтын фланецтің беті; ол әртүрлі түрлерде келеді (мысалы, көтерілген бет, еркек/әйел бет, т.б.).
Негізгі артықшылықтар:
Жоғары артықшылық және берік тығыздау: Жоғары қысымды, жоғары температураны немесе эрозиялық ортаны өңдеуге жарамды.
Жеңіл бөлшектеу және техникалық қызмет көрсету: Қосылымды құбырды тазалау, жабдықты тексеру немесе бөлікті ауыстыру үшін оңай ашуға болады.
Жақсы алмастыру мүмкіндігі: Фланецтер ұлттық стандарттарға (мысалы, GB), химия өнеркәсібінің стандарттарына (мысалы, HG), механикалық өнеркәсіп стандарттарына (мысалы, JB) және халықаралық стандарттарға (мысалы, ANSI/ASME, DIN) сәйкес келеді. Әртүрлі өндірушілердің өнімдерін бір стандартты сақтау шартымен ауыстыруға болады.
Жалпы қолданбалар:
Құбыр инженериясы: Құбырларды құбырларға, құбырларды клапандарға және құбырларды сорғыларға байланыстыру.
Қысымға арналған контейнер: Реакциялық ыдыстар мен ыдыстардағы люктер мен тұтқаларға арналған қондырмалар.
Қосылу нүктесі: Қысымдағыштардың кіріс және шығыс қосылымдары және жылу алмастырғыштардың арна қабығы мен қабықшасы арасындағы байланыстар.
Өндірістік жүйелер және коммуналдық қызметтер: Мұнай, химиялық, табиғи газ, су тазарту, жылу жүйелері және т.б.
Басқа қосылу жолдарымен қарапайым салыстыру:
Дәнекерлеумен салыстырғанда: Фланецті қосылымдар алынбалы, бірақ олар қымбатырақ және қосымша ағып кету нүктелерін тудыруы мүмкін.
Бұрандалы қосылыстармен салыстырғанда: Фланецті қосылымдар жоғары қысымға төтеп бере алады және үлкенірек құбыр диаметрлеріне бейімделе алады, бірақ оларды орнату қиынырақ және көбірек орын қажет етеді.
Қарапайым түйіндеме: Жоғары қысымға қарсы тұру, үлкен құбыр диаметрлерімен жұмыс істеу немесе қызмет көрсету үшін жиі бөлшектеуді талап ету талаптары болған кезде, фланецті қосу әдетте сүйікті әдіс болып табылады. Ең көп таралған мысалдар өрт сөндіру су құбырларындағы немесе зауыттық бу құбырларындағы «көтерілген дискілерді» ерекшелейтін және болттар шеңберімен бекітілген муфталар болып табылады.
