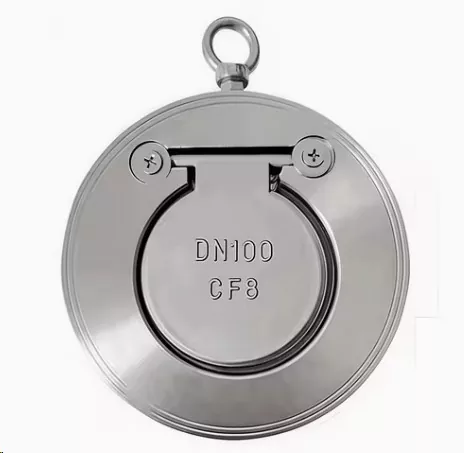

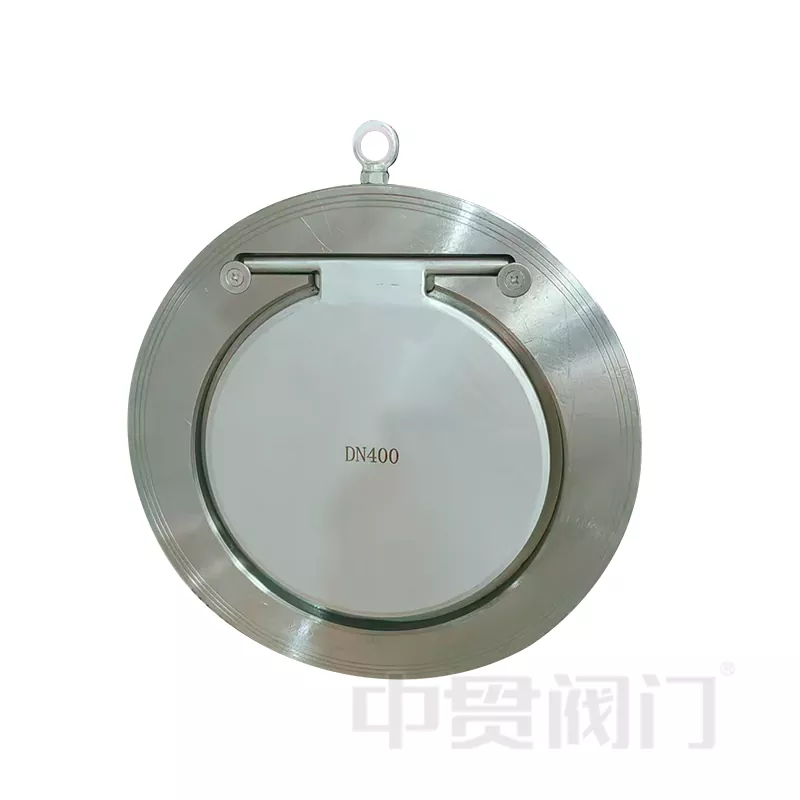

Жалғыз дискті тексеру клапаны

TheЖалғыз дискті тексеру клапаныарқылы іске қосылдыЧжунгуан клапаныөте пайдалы өнеркәсіптік клапан болып табылады. Оның негізгі функциясы сұйықтықтардың немесе газдардың тек бір бағытта ағуына мүмкіндік беру, кері ағынды болдырмайды.

Бұл клапан керемет жобаланған, өте жылдам әрекет етеді және орнату оңай, аз орын алады. Ол судың, мұнайдың немесе газдың ағынының бағытын тиімді басқара алады. Оны су тазарту қондырғыларында, электр станцияларында, химиялық зауыттарда, жылыту және ауа баптау жүйелерінде және т.б. қолдануға болады. Бұл клапан ерекше берік және жоғары қысым мен жоғары температураға төтеп бере алады. Ол ұзақ уақыт пайдаланылғаннан кейін де бұзылмайды және өнеркәсіптік құбырлар жүйесінде өте сенімді таңдау болып табылады.

Техникалық артықшылықтар: Неліктен біздің жалғыз дискті тексеру клапанымызды таңдау керек?

СағатЧжунгуан клапаны, біз сенімділік өнеркәсіптік жағдайларда келісуге болмайтынын түсінеміз. БіздіңЖалғыз дискті тексеру клапанықұрамдас бөлігі ғана емес; бұл бүкіл құбыр жүйесі үшін қауіпсіздік кепілі.

1. Ультра ықшам пластинаның дизайны

Біздің ең ерекше ерекшелігімізЖалғыз дискті тексеру клапаныоның шағын өлшемі және кері ағынға қарсы тамаша өнімділігі болып табылады. Көлемді, дәстүрлі тексеру клапандарынан айырмашылығы, біз жетілдірілген құрылғыны қабылдадықвафли типті дизайн. Сэндвич сияқты, клапан екі құбыр фланецтерінің арасында тікелей қысылады. Бұл айтарлықтай орынды үнемдейді және орнату салмағы мен шығындарын азайтады-2 .

2. Жоғары сапалы материал

Біз стандартты шығарамызЖалғыз пластиналы тексеру клапаныжоғары сапалы пайдалануWCB көміртекті болат(құйма болат). Бұл материал өте берік және клапанға қатал орталарға, жоғары қысымға және төтенше температураларға төтеп беруге мүмкіндік береді.Көбірек қажет пе?Біз арнайы кастингті ұсынамызТот баспайтын болат (SS304, SS316) , Алюминий қола, және басқа қорытпалар тасымалдағышыңыздың коррозиясына байланысты-1 .

3. Динамикалық тығыздау және жылдам жауап беру

ішіндегі дискЖалғыз дискті тексеру клапаныөте сезімтал жауап береді. Сұйықтық немесе газ алға қарай ағып жатқанда, диск минималды қарсылықпен (төмен қысымның төмендеуі) бірден ашылады. Ағын тоқтайды немесе кері бұрылады, диск кері серіппелермен (ауырлық күші немесе серіппелі күшпен) тығыз тығыздағышты қалыптастырады, деструктивті әсердің алдын алады.су балғасызақымдану-2 .

Өнім сипаттамалары және деректер парағы

Қолданбалар: Оны қайда қолдануға болады?

Бұл әмбебап клапан көптеген өнеркәсіптік қондырғыларда қолданылады. Біз өзімізді сәтті қамтамасыз еттікБір дискілі тексеру клапандарыкелесі секторларға:

• Су тазарту қондырғылары: сумен жабдықтау жүйелерінде кері ағынды ластануды болдырмау үшін қолданылады -2.
• HVAC және ғимаратты автоматтандыру: жылу тиімділігін сақтау үшін жылыту және ауаны баптау жүйелерінде орнатылған.
• Электр станциялары: салқындатқыш судың кері ағып кетпеуін қамтамасыз ету үшін салқындату жүйелерінде маңызды, генераторлық жабдықты қорғау -2.
• Мұнай-химия: мұнай мен газды құбырлармен тасымалдауды қауіпсіз жүзеге асырады.

Жағдайды зерттеу: Сорғыны қорғау

Оңтүстік-Шығыс Азиядағы сорғы станциясы кері ағынның жоғарылауы салдарынан сорғыны қайта-қайта басып алуды бастан кешірді. Бұрын олар баяу ауыр айналмалы тексеру клапандарын пайдаланған. Біз олардың жүйесін өзімізбен ауыстырдықЖалғыз дискті тексеру клапаны. Жылдам жабу мүмкіндігі су балғасын болдырмайды, ал жеңіл дизайн олардың толып жатқан сорғы бөлмесінде оңай орнатуға мүмкіндік берді.Нәтиже:Соңғы 18 айда нөлдік сорғы ақаулары.

Бір дискілік тексеру клапаны қалай жұмыс істейді

Механизм қарапайым, бірақ өте тиімді:

1. Алға ағын: ортаның қысымы (Су/Мұнай/Газ) дискіні орындықтан итереді. Топса аздап айналады, бұл толық ағынды қамтамасыз етеді.
2. Кері ағын: жоғары ағын қысымы төмендегенде немесе керісінше болғанда, кері ағын дискіні орындыққа кері итереді.
3. Тығыздау: Диск лезде жабылады, тығыз тығыздауыш жасайды және кері ағынды толығымен тоқтатады -2.

Үш қатаң зауыттық сынақ

Біздің зауытта халықаралық стандарттарға сәйкес келетін сапаны бақылау жүйесі қолданылады. Біз шығаратын әрбір клапан зауыттан шықпас бұрын үш қатаң «тексеруден» өтуі керек:

1. Кері ағыстың алдын алу сынағы: 0% ағып кету жылдамдығын қалдырып, ағынның тоқтап, дискінің тамаша орналасуын қамтамасыз етеміз.
2. Жоғары қысымды қабық сынағы: құйманы сынау үшін біз нақты жұмыс қысымынан жоғары қысымды қолданамыз. Бұл дененің жарылып кетпеуін немесе терлемейтінін қамтамасыз етеді.
3. Жалпы өнімділікті модельдеу: Дисктің біркелкі ашылуын және жабыспай тығыз жабылуын қамтамасыз ету үшін біз нақты әлемдегі құбыр жағдайларын имитациялаймыз.

Чжунгуан клапаны TS арнайы жабдықты өндіру лицензиясын, ISO9001, ISO14001 және OHSAS18001 -1 алды. Осы үш кезеңнен өткен клапандар ғана босатылады.

Орнату икемділігі

Біз әр құбырдың әртүрлі екенін білеміз. БіздіңЖалғыз дискті тексеру клапанысізге бейімделеді.

• Көлденең құбырлар: Стандартты орнату.
• Тік құбырлар: клапан тік жоғары ағынды қолданбаларда тамаша жұмыс істейді. Сорғы тоқтаған кезде диск ауырлық күші немесе кері ағын салмағы бойынша тиімді жабылады -2.

Теңшеу және жеткізу тізбегінің артықшылықтары

Чжунгуан клапаныСолтүстік клапан жеткізу тізбегінің (шойын) және оңтүстік өнеркәсіптік клапан жеткізу тізбегінің (құйма болат/тот баспайтын) интеграциясы болып табылады.-1 .

Біз «арнайы» қызметтерді ұсынамыз:

• Арнайы материалдар: коррозиялық химиялық заттармен жұмыс істеу керек пе? Диск пен корпус үшін тот баспайтын болат 316 түріне ауыса аламыз.
• Ұзартылған өзек: жер астына көмілген орнатуға арналған.
• Жетек дайын: автоматтандырылған жүйелер үшін позицияны шектеу қосқыштарымен интеграция (сұраныс бойынша).

Біздің міндеттеме:Біз өзіміздің көбелек клапандарын өндіруге ғана емес, сонымен қатар тұтынушыларымызға неғұрлым бай өнім желілерін және мұқият қызмет көрсетуді қамтамасыз ету үшін клапан жеткізудің бүкіл тізбегін біріктіруге назар аударамыз.

Бір дискідегі тексеру клапандары туралы жиі қойылатын сұрақтар

1-сұрақ: Бір дискті тексеру клапаны мен қос дискілі тексеру клапанының негізгі айырмашылығы неде?
A1:БіздіңЖалғыз дискті тексеру клапаны(Әткеншек түрі) әдетте төмен қысымды кері ағынға қарсы тығызырақ тығыздағышты қамтамасыз етеді және үлкенірек өлшемдерде (DN200+) «соғылуға» төзімді. Жалғыз пластина дизайны кейбір серіппелі қос пластиналармен салыстырғанда үлкенірек ағын аймағын ұсынады.

2-сұрақ: Бұл клапанды тігінен орнатуға болады ма?
A2:Иә, бұл ағын бағыты болатын тік құбырлар үшін ұсыныладытөменнен жоғарыға. Дегенмен, клапан корпусында белгіленген ағын көрсеткісін тексеру өте маңызды. Жоғарыдан төменге қарай тік тамшылар үшін серіппелі түрін таңдауға болады.

3-сұрақ: Қысымның дұрыс рейтингін қалай таңдауға болады?
A3:Біз PN10-нан PN40-қа дейінгі рейтингтерді ұсынамыз. Біздің инженерлер әдетте құбырдың максималды қысымына тең немесе одан жоғары рейтингті таңдауға кеңес береді. Жоғары қысымды бу немесе май үшін WCB материалы ең төменгі стандарт болып табылады.

4-сұрақ: Өнім халықаралық стандарттарға қатаң сәйкес келеді ме?
A4:Иә. Біздің базалық дизайн керемет болғанымен, біз өзімізді шығара аламызЖалғыз дискті тексеру клапаныорындауGB, ANSI, JIS, DIN немесе BSфланецті бұрғылау талаптарыңызға негізделген стандарттар-1 .

Сұрау жіберу

Чжунгуан клапаны: сенімді сапа, теңшелген шешімдер.

Бізде 19 жылдан астам тәжірибесі бар екі өндірістік база бар (Тяньцзинь және Вэньчжоу). Біз жылдам жеткізуге және жоғары сапалы өнімдерге кепілдік береміз.
