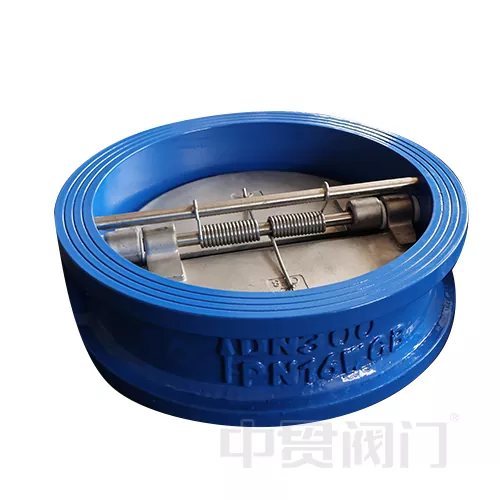

Шойын пластина қос пластиналы тексеру клапаны

Шойын пластинасының қос пластинасының тексеру клапаны көпқабатты үйлердегі сорғы розеткаларында, орталықтандырылған жылу желілерінде және DN200 үлгісі сияқты азық-түлік өнімдерін өңдеу және тазалау жүйелерінде жақсы жұмыс істеді, ол коммерциялық кешеннің ауаны баптау жүйесінде салқындатылған судың кері ағуынан туындаған сорғы корпусының тербелістерін сәтті басады. Оның төмен ағынға төзімділігі (Cv мәні 0,6~1,2) және техникалық қызмет көрсетпейтін сипаттамалары оны төмен қысымды сценарийлерде үнемділік пен сенімділік үшін таңдаулы жабдыққа айналдырады.

Құрылымдық және дизайн ерекшеліктері

шойын Вафельді қос пластиналы тексеру клапанында екі симметриялы дөңгелек клапан пластиналары бар (материал: иілгіш шойын) серіппелі ілмектермен байланыстырылған және қалыңдығы диаметрдің 1/10 ~ 1/12 бөлігін құрайды, оның бірінші ерекшелігі, Қос серіппелі көмекші диск.

Шойын корпусы (ASTM A48 Class 35B) фланецті тексеру клапандарына қарағанда 40%-ға жеңіл және ұзындығы 60%-ға қысқа, бұл оны шектеулі кеңістіктерде орнатуға жарамды етеді. Және қысқыш интерфейс EN 1092-2 стандартына сәйкес келеді және PN10-PN16 қысым кластарын қолдайды. Сондықтан оны ықшам корпус деп қорытындылауға болады.

Соңғысы - төмен айналу моменті ашу және жабу. Оңтайландырылған серіппелі алдын ала жүктеме, диск ашу қысымы≤0,05 бар, жабылатын жауап уақыты≤0,5 секунд және ағынға қарсылық коэффициенті (Кв мәні) 0,6~1,2, ол кері ағынға қарсы және сорғының шығысындағы төмен қысым жүйесіне жарамды.

Өнімділік артықшылықтары және қолдану мүмкіндігі

1. Үнемділік пен ұзақ мерзімділік арасындағы теңгерім:

Шойын материалының құны тот баспайтын болаттан жасалған клапандардың 1/3 бөлігін құрайды және жабынды қорғау арқылы рН 6~9 әлсіз коррозиялық сұйықтықтарға (салқындатқыш су мен тұрмыстық ағынды сулар сияқты) төтеп бере алады;

Дизайн мерзімі≥10 жыл, ал техникалық қызмет көрсету клапан тақтасын үнемі тазалауды ғана қажет етеді.

2. Су балғасының төмен қаупі:

Шойын пластинадағы қос клапан тақтасы Қос PlateCheck клапаны ағын жылдамдығының кенет өзгеруінен туындаған құбырдың әсерін азайту үшін кезең-кезеңімен жабылады және өлшенген су балғасының қысымының ең жоғары мәні 50% ~ 70% төмендейді;

3. Кең үйлесімділік:

Қолданылатын температура диапазоны -20°C~120°C, тірек суы, май және төмен концентрациялы химиялық заттар (мысалы, этиленгликоль ерітіндісі);

Шойын, ПВХ немесе көміртекті болаттан жасалған құбырлар үшін тік немесе көлденең орнатуға болады (нығыздауыш қажет).
