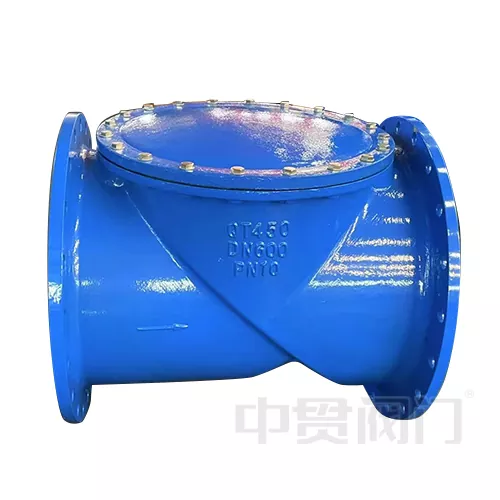

Қайтармайтын клапанның дизайны бұрылмалы тексеру клапаны

Қайтарылмайтын қақпақ конструкциясының Swing Check құралы жоғары ағынды жүйелерге арналған (диаметрі DN50-DN1200, қысым PN16-PN40), өздігінен майланатын ілмектермен жабдықталған толық ұңғылы ағынды арна (ағын коэффициенті Cv: 0,2-0,5), құрамында ≤5 мм қатты бөлшектері бар абразивті материалдармен жұмыс істей алады және -3℃ аралығындағы қатты бөлшектер үшін қолайлы. 400℃. Ол 316L баспайтын болаттан, дуплексті болаттан жасалған. Серіппесіз дизайн техникалық қызмет көрсету циклін 8 жылдан астам ұзартады және оның өнімділігі дәстүрлі көтергіш тексеру клапандарынан әлдеқайда асып түседі. Ол мұнай құбырларына, электр станцияларының конденсациялық жүйелеріне және химиялық коррозиялық орта сценарийлеріне жарамды

Құрылымдық дизайн және жұмыс принципі

Қайтарылмайтын қақпақтың дизайны бұрылмалы тексеру клапаны Құрылымдық дизайн және жұмыс принципі негізінен үш бөлікке бөлуге болады. Алдымен, еңкейтілген клапан, қайтарылмайтын қақпақ конструкциясы, тот баспайтын болаттан немесе дуплексті болаттан жасалған, қалыңдығы 1/5 ~ 1/8 құбыр диаметрімен және беті қатты хромдалған болуы мүмкін. Ол клапан корпусына үстіңгі топса түйреуіш арқылы қосылған, көлбеу бұрышы әдетте 5 ° ~ 15 ° және тез ашылатын қысымға жетеді және пайдаланылады.

Келесі ол Төмен кедергі ағыны арнасында ұсынылған, себебі оның толық тесігі (Толық тесік) дизайны бар, ағынның кедергі коэффициенті (Кв мәні) дәстүрлі көтергіш бақылау клапандарына қарағанда 40% ~ 60% төмен; Сондай-ақ, қақпақтың ашылу бұрышы 75°~85° жетеді, бұл турбуленттіліктен туындаған қысымның жоғалуын азайтады және үлкен ағын сценарийлері үшін қолайлы (мысалы, DN1200 су құбырлары).

Оның әртүрлі тығыздағыш жүйесі бар, қайтарылмайтын қақпақтың дизайны бұрылмалы тексеру клапанының орны EPDM, NBR немесе металл қатты тығыздағыштардан таңдалуы мүмкін және ағып кету деңгейі API 598 IV класс стандартына сәйкес келеді; Жабылған кезде қақпақ пен тығыздағыш беті арасындағы байланыс уақыты≤0,2 секундты құрайды, бұл су балғасының соғуын тиімді болдырмайды. Орта алға қарай ағып жатқанда, қысым клапан дискісін ашуға итереді; ағын жылдамдығы нөлге оралғанда немесе кері ағып жатқанда, клапан дискі өз салмағы мен кері қысым айырмашылығына байланысты автоматты түрде жабылады.

Әдеттегі қолдану аймақтары:

1. Су өсімдігі

2. Шикі мұнай құбырлары үшін сорғы шығысының кері ағынының алдын алу;

3. ЖЭС үшін конденсатты қалпына келтіру жүйесі;

4. Ағынды суларды тазарту қондырғылары үшін шламды қайтаруды бақылау;

5. Химиялық зауыттардағы коррозиялық орталарды (мысалы, 50% күкірт қышқылы) ұстап қалудан қорғау.
