Жер асты су желілері ескірген құбырлар, қаланы қайта құру және техникалық қызмет көрсету талаптары инфрақұрылымды жоспарлауды өзгертетіндіктен жаңадан назар аударуда. Бұл өзгерістер, әсіресе жұмыс істейтін жабдық жер астында орнатылған кезде, клапанның қолжетімділігін назарға алады.
Көптеген коммуналдық су желілері ондаған жылдар бойы елді мекендерге қызмет көрсету үшін салынды. Бұл жүйелер ескірген сайын, қалпына келтіру жобалары зақымдалған құбырларға қарағанда көбірек болуы керек. Клапандар, қосылыстар, кіру камералары және басқа компоненттер де тексеруді және қажет болған жағдайда ауыстыруды қажет етеді.
Клапан жылдар бойы дұрыс жұмыс істеуі мүмкін, бірақ жолдардың, тротуарлардың немесе абаттандырылған аумақтардың астына көмілген кезде жету қиынға соғады. Егер техникалық қызмет көрсету ауқымды қазбаны қажет етсе, жұмыс көлік қозғалысын бұзуы, жақын маңдағы қызметтерге әсер етуі және жобаның күрделілігін арттыруы мүмкін.
Бұл инфрақұрылымды жоспарлаушылардың қосымша орнату бөлшектері ретінде қарастырудың орнына, құбырды жаңарту кезінде қол жеткізу шараларын көбірек қарастыруының бір себебі. Мақсат ескірген жабдықты жай ғана ауыстыру емес, болашақта тексеру мен пайдалануды басқаруға ыңғайлы ету.
Көбелек клапан құбыр ішіндегі айналмалы диск арқылы ағынды реттейді. Салыстырмалы түрде ықшам құрылымы оны көптеген суды таратуға және өнеркәсіптік қолданбаларға, соның ішінде үлкенірек құбыр диаметрлеріне қолайлы етеді.

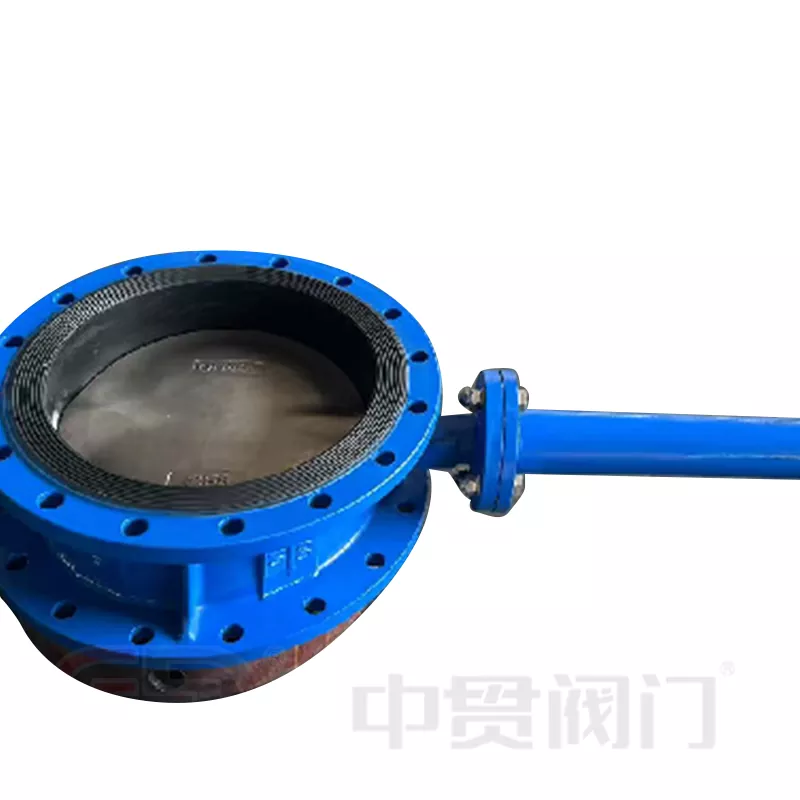

АнҰзартылған бағаналы көбелек клапанжоғары орналасқан жұмыс нүктесі бар көмілген клапанды қосу үшін ұзартылған білік құрылымын пайдаланады. Орнатуға байланысты жұмыс механизмі кіру камерасында немесе жету оңайырақ басқа белгіленген жерде орналасуы мүмкін.
Бұл реттеу жұмыс қажет болған кезде клапан корпусына тікелей қол жеткізу қажеттілігін азайтады. Дегенмен, артықшылықтар орнату тереңдігіне, дің конфигурациясына, жұмыс әдісіне және қоршаған орта әсерінен қорғалған қорғанысқа байланысты.
Дизайн барлық техникалық қызмет көрсету талаптарын жоққа шығармайды. Клапан, білік, жұмыс механизмі және айналадағы кіру құрылымы әлі де құбырдың шарттарына сәйкес таңдалуы және орнатылуы керек.
Жер асты клапандарының қолжетімділігі инфрақұрылымдық жобалардың бірнеше түріне қатысты.
| Қолданба | Негізгі қарастыру |
|---|---|
| Коммуналдық суды бөлу | Кәдімгі оқшаулауға және ағынды бақылауға қол жеткізу |
| Су тазарту қондырғылары | Клапандардың орналасуы мен техникалық қызмет көрсету маршруттары арасындағы үйлестіру |
| Өнеркәсіптік инженерлік желілер | Шектеулі орнату аймақтарында қауіпсіз жұмыс |
| Қалалық құбырларды қалпына келтіру | Қажетсіз қазбаларды және бетінің бұзылуын шектеу |
Тығыз дамыған қалалық жерде, мысалы, жиі қазу ыңғайсыз болатын төселген беттің астында клапан болуы мүмкін. Бастапқы орнату немесе жоспарланған жаңарту кезінде қол жетімді жұмыс орнын жоспарлау кейінгі техникалық қызмет көрсету шараларын жеңілдетуге көмектеседі.
Сәйкес конфигурация әлі де желінің орналасуына байланысты. Әрбір көмілген клапан ұзартылған бағананы қажет етпейді және кеңістік, қысым жағдайлары немесе жұмыс талаптары әр түрлі болған кезде балама клапан конструкциялары қолайлырақ болуы мүмкін.
Жер асты жобасы үшін клапанды таңдау оның номиналды диаметрін анықтаудан көп нәрсені қамтиды. Жұмыс ортасы мен күтілетін техникалық қызмет көрсету процесі соңғы конфигурацияға әсер етеді.
Орнату тереңдігі мен теңестіру маңызды, себебі өзек клапанды оның жұмыс нүктесіне жарамсыз механикалық жүктеме жасамай қосу керек. Ұзарту ұзындығы сайттың орналасуына сәйкес келуі керек, ал айналадағы құрылым жұмыс үшін жеткілікті бос орынды қамтамасыз етуі керек.
Материал мен тығыздағыш үйлесімділігі де назар аударуды қажет етеді. Судың құрамы, температурасы, қысымы және топырақ ылғалдылығына ықтимал әсер ету материалды таңдауға және тығыздау талаптарына әсер етуі мүмкін. Көрсетілген клапан нақты қызмет көрсету шарттарына сәйкес болуы керек.
Кіру камерасының дизайны тағы бір мәселе болып табылады. Ыңғайлы жұмыс нүктесі камераға кіру қиын болса, су тасқынына бейім немесе басқа коммуникациялар кедергі келтірсе, шектеулі артықшылық береді. Сондықтан дренажды, үстіңгі жүктемені және қол жеткізуді ұйымдастыруды кеңірек қондырғының бөлігі ретінде бағалау керек.
Соңында, іске қосу және жөндеу жоспарлары клапанның орнатудан кейін қалай жұмыс істейтінін, тексерілетінін және сыналатынын анықтауы керек. Түсінікті құжаттама техникалық қызмет көрсету топтарына қазба жұмыстарына немесе болжамдарға сүйенбестен жабдық конфигурациясын түсінуге көмектеседі.
Сандық мониторинг су желілерін басқарудың маңызды бөлігіне айналуда, бірақ смарт инфрақұрылым тек бағдарламалық жасақтамаға тәуелді емес. Сенсорлар мен басқару платформалары желі жағдайлары туралы ақпаратты бере алады, ал клапандар ағынды реттеу немесе оқшаулаудың физикалық тапсырмасын орындайды.
АнҰзартылған бағаналы көбелек клапаноның механикалық конфигурациясы сайтқа сәйкес келсе, осы кеңірек инфрақұрылымның бір бөлігін құра алады. Автоматтандырылған жұмыс қажет болған жағдайда, ұзартылған діңгек қашықтан басқаруды автоматты түрде қамтамасыз етеді деп есептемей, жұмыс механизмі мен басқару жүйесін үйлесімділік үшін бағалау керек.
Айырмашылық маңызды, себебі қол жетімділік, автоматтандыру және бақылау бөлек функциялар. Клапан қолмен жұмыс істеу үшін электронды түрде басқарылмай-ақ қол жетімді болуы мүмкін, ал автоматтандырылған клапан қосымша жабдықты және тиісті басқару механизмдерін қажет етеді.
Клапан өндірісі соңғы құрамдас бөлікке әсер ететін бірнеше процестерді қамтиды, соның ішінде өңдеу, құрастыру, таңбалау және қысымды сынау. Бұл кезеңдерді дәйекті бақылау маңызды, себебі өлшемдік дәлдік, тығыздау өнімділігі және дұрыс құрастыру клапанның қызмет көрсету кезінде қалай жұмыс істейтініне әсер етеді.
Юнцзя, Вэнчжоу, Чжэцзян қаласында орналасқан Zhejiang Zhongguan Valve Manufacture Co., Ltd. көбелек клапан өндірісінде тәжірибесі бар. Оның көрсетілген өнім ассортименті DN40-тан DN1600-ге дейінгі жалпы өндіріс өлшемдері бар пластинаны, құлақшаны, U-секциясын және фланецті конфигурацияларды қамтиды. Оның өндірістік процестеріне CNC өңдеу, құрастыру, клапандарды белгілеу және қысымды сынау кіреді.
Бұл мәліметтер клапан компоненттерінің қалай өндірілетінін және тексерілетінін түсіну үшін салалық контекстті қамтамасыз етеді. Дегенмен, жер асты құбырындағы ерекше өнімділік өнімнің тиісті сипаттамалары, орнату талаптары және қолданылатын сынақ нәтижелері арқылы белгіленуі керек.
Құбырларды қалпына келтіру құрылыс аяқталғаннан кейін не болатынын көбірек алаңдатады. Жабдық қол жетімді, жұмыс жағдайларымен үйлесімді және қызмет ету мерзімі бойы басқарылатын болуы керек.
Ұзартылған өзек қондырғылары көмілген клапан корпусы мен қол жетімді жұмыс орны арасындағы алшақтықты жоюдың бір әдісін ұсынады. Олардың жарамдылығы учаскенің жағдайына, техникалық қызмет көрсету қажеттіліктеріне және толық құбыр жүйесінің дизайнына байланысты.
Жер асты желілерінде жөндеу және жаңарту жұмыстары жалғасудаҰзартылған бағаналы көбелек клапаноперациялық қол жеткізу негізгі инженерлік мәселе болып табылатын жобалар үшін өзекті опция болып қала береді. Кеңірек бағыт анық: құбырларды тиімді жаңғырту тек құбырлардың өзіне ғана емес, сонымен қатар қауіпсіз жұмыс пен ұзақ мерзімді техникалық қызмет көрсетуді қалыптастыратын практикалық бөлшектерге де назар аударуды талап етеді.
