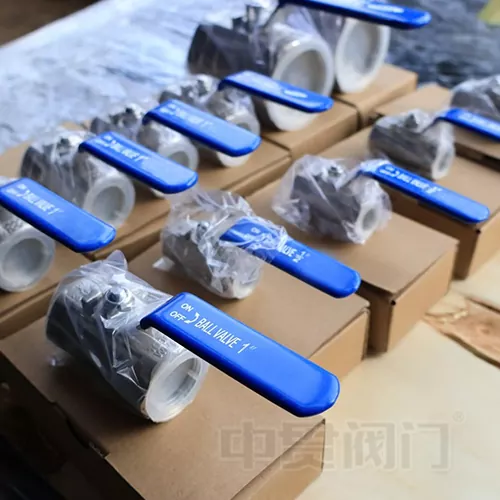

Қолмен 1 ДК бұрандалы ұшы шарикті клапан

Manual 1PC бұрандалы шарикті клапан DN15-DN50 құбырларына жарамды, бұрандалы ұшына жалғанған бір бөліктен тұратын тот баспайтын болаттан жасалған корпусы (304/316/316L) бар су жүйелеріне арналған төмен қысымды шарикті клапан. Айнадай жылтыратылған шар өзегі (Ra≤0,4μm) мен PTFE орнының тіркесімі ≤0,1ppm ағып кету жылдамдығына және ≤20N·m жұмыс моментіне жетеді. 50% аз

фланецті түрге қарағанда орнату кеңістігі, ол тұрмыстық сумен жабдықтау, ауылшаруашылық тамшылатып суару және HVAC жүйелеріне жарамды. Артықшылықтары

Қолмен 1PC бұрандалы шарикті клапан Дәл құю процесі арқылы жасалған, материал 304, 316 немесе 316L тот баспайтын болат, хлорид ионының коррозияға төзімділігі (CL-≤200ppm) болуы мүмкін; Бұрандалы ұштары ISO 228/ISO 7 (G/NPT) немесе BSP сериясы болып табылады және жұмыс қысымы ≤ PN16 болатын DN15-DN50 құбырларына жарамды.

Ал төмен айналу моменті шарларына қалай ие болуға болады?

Біздің нұсқаулықтағы 1PC бұрандалы шарикті клапанның беті айнадай жылтыратылған (Ra≤0,4μm), клапан орнымен байланыс аймағы 30% азаяды және жұмыс моменті ≤ 20N·m. және, Тесік арқылы өту дәлдігі H7 төзімділігіне жетеді және ағын коэффициенті Cv мәні қарапайым шар клапандарына қарағанда 15% ~ 20% жоғары.

Өнімділік артықшылықтары

1. Орнатудың қарапайымдылығы:

Қолмен жасалған 1PC бұрандалы шарикті клапаны бөлшектемей-ақ ұстауға болады, ал бұрандалы қосылым фланецті орнату кеңістігін үнемдейді және құрылыс тиімділігі 50% -ға артады;

2. Коррозияға төзімді және ұзақ қызмет ету мерзімі:

316L тот баспайтын болат хлоры бар судағы (қалалық ағын суы сияқты) PREN≥35 коррозияға баламалы шұңқырға төзімді және дизайн мерзімі ≥ 15 жыл;

Өзекшенің үрлеуге қарсы құрылымы жоғары дифференциалды қысымда қауіпсіз жұмысты қамтамасыз етеді.

3. Қолжетімділік:

Құны фланецті шар клапандарының құнынан 60% құрайды және орынды онлайн режимінде ауыстыруға болады (құбырды ажырату қажет емес), техникалық қызмет көрсету шығындарын 70% төмендетеді.

Қолданбалар

1. Тұрмыстық ыстық және суық су құбырының қосқышын басқару.

2. ауыл шаруашылығы тамшылатып суару жүйесінің салалық арналарының ағынын реттеу.

3.Коммерциялық суды тазарту жабдығының кірісі мен шығысын оқшаулау, конденсатты ағызу клапандары.
