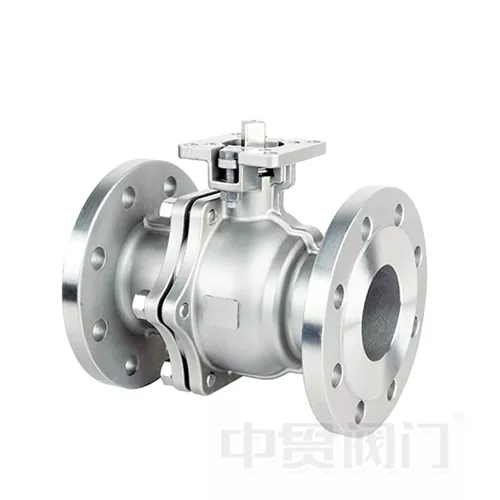

ASME стандартты фланецті жоғары платформалы тот баспайтын болаттан жасалған шарикті клапан

ASME стандартты фланецті жоғары платформалы тот баспайтын болаттан жасалған шарикті клапан - бұл коррозиялық ортаны, жоғары температура/жоғары қысым жағдайларын және сұйықтықты басқару жүйелеріндегі тығыздаудың қатаң талаптарын өңдеуге арналған кәсіби деңгейдегі өнеркәсіптік клапан.

Клапанның корпусы және барлық суланған бөлшектер құбыр жүйелеріне қауіпсіз және сенімді қосылымды қамтамасыз ету үшін ASME B16.5 стандартты фланецтерімен біріктірілген жоғары сапалы тот баспайтын болаттан (CF8 / CF8M / CF3M қол жетімді) жасалған. Кәдімгі шар клапандарымен салыстырғанда, бірегейинтеграцияланған жоғары платформалық дизайнҚосымша кронштейндерсіз пневматикалық, электрлік немесе электрогидравликалық жетектерді жылдам орнатуға мүмкіндік беретін тікелей клапан корпусының жоғарғы жағында стандартталған ISO 5211 орнату тақтасы бар.

негізгі өнімдерінің бірі ретіндеЧжунгуан клапаны, бұл шар клапаны мұнай мен газды тасымалдауда, химиялық реактор жүйелерінде, тағамдық санитарлық желілерде, фармацевтикалық тазартылған су жүйелерінде, теңіз суын тұщыландыруда және теңіз балласты жүйелерінде кеңінен қолданылған. Тамаша коррозияға төзімділігімен, көпіршік өткізбейтін нөлдік ағып кетпейтін тығыздағышымен және өртке қарсы дизайнымен ол техникалық қызмет көрсету жиілігін және иеленудің жалпы құнын айтарлықтай төмендете отырып, ұзақ мерзімді тұрақты жұмысты қамтамасыз етеді.

Негізгі техникалық артықшылықтар

1. Коррозияға және жоғары температураға тамаша төзімділік

• Материал опциялары: CF8 / CF8M (304 / 316 баспайтын болат) немесе жоғары сапалы CF3M (316L) жасалған клапан корпусы мен шар. Оңтайландырылған никель, хром және молибден мазмұны күкірт қышқылына, тұз қышқылына, сілтілі ерітінділерге, тұз спрейіне және әртүрлі органикалық еріткіштерге тамаша төзімділікті қамтамасыз етеді.
• Температура диапазоны: -29°C-тан +250°C-қа дейін қолайлы (жоғары температуралық орау опцияларымен +350°C дейін ұзартылады). Бу желілерінде, ыстық май жүйелерінде және басқа да жоғары температуралық қолданбаларда тығыздағыштың бұзылуынсыз немесе дене деформациясынсыз сенімді түрде жұмыс істейді.
• Үйлесімді медиа: шикі мұнай, табиғи газ, қышқыл/сілті ерітінділері, теңіз суы, фармацевтикалық еріткіштер, тағамдық материалдар, құрамында хлор бар орталар және т.б.

2. Көпіршік өткізбейтін нөлдік ағып кету + өртке қарсы дизайн

• Ағып кету рейтингі: ISO 5208 VI класы бойынша сыналған (көпіршік өткізбейтін) — номиналды қысымда көрінетін ағып кету жоқ. Улы, тұтанғыш немесе жоғары құнды медиа үшін өте қолайлы.
• Өртке қарсы құрылым: доп пен орындық арасындағы металдан металға қайталама тығыздағыш беті. Орындық жұмсақ күйіп кеткеннен кейін де, клапан API 607 ​​/ ISO 10497 өртке қарсы стандарттарға сай негізгі өшіруді сақтайды.
• Антистатикалық дизайн: өзек пен шар арасындағы антистатикалық серіппе статикалық жинақтан болатын жарылыс қаупін жоя отырып, сенімді зарядтың таралуын қамтамасыз етеді.

3. Біріктірілген жоғары платформалық құрылым – жетекті 5 минутта орнату

• Интерфейс стандарты: Жоғары платформа ISO 5211 стандартына сәйкес, пневматикалық және электрлік жетектердің негізгі брендтеріне тікелей сәйкес келеді — арнайы адаптер тақталары немесе кронштейндер қажет емес.
• Орнату тиімділігі: Жетектерді орнында орнату тек болттарды + өзек муфтасын қажет етеді. Бір адам жұмысты 5 минут ішінде аяқтай алады, бұл дәстүрлі кронштейнге орнатылған клапандармен салыстырғанда орнату уақытының 2/3 бөлігін үнемдейді.
• Жұмыс тұрақтылығы: Біріктірілген платформа жетек пен діңгек арасындағы беріліс аралығын қысқартады, кері әсерді азайтады және циклдің қызмет ету мерзімі мен позицияның кері байланысының дәлдігін жақсартады.

4. Төмен ағынға төзімділік және жоғары Cv мәні – энергияны үнемдеу

• Ағын жолының дизайны: Тегіс ішкі контурлары бар толық немесе стандартты ұңғылы дизайн қысымның төмендеуін азайтады. Толық ұңғылы модельдер бастапқы жүйе ағынының сипаттамаларын сақтай отырып, бірдей өлшемді құбырмен бірдей дерлік Cv мәнін береді.
• Энергияны үнемдеу: төмен ағынға төзімділік сорғы энергиясын тұтынуды азайтады. Химиялық немесе су тазарту қондырғыларында тәулік бойы үздіксіз жұмыс істеу үшін жыл сайынғы электр қуатын үнемдеу айтарлықтай болуы мүмкін.

5. Көп деңгейлі ағып кетудің алдын алу және ұзақ қызмет ету мерзімі

• Тығыздау: серіппелі алдын ала керілуі бар V сақиналы PTFE орамы тозуды автоматты түрде өтейді — безді жиі қатайту қажет емес.
• Шарды тіреу: Өздігінен майланатын төлкелері бар қалқымалы немесе дубльге орнатылған шарикті конструкция (өлшеміне байланысты) айналу моментін азайтады және циклдің қызмет ету мерзімін ұзартады. ГБ/Т 12237 үшін >50 000 ауысу цикліне сыналған.

Типтік қолданбалар және салалар

Оңай орнату және төмен техникалық қызмет көрсету

• Фланецті қосылым: ASME B16.5 (150/300/600 класы) сәйкес келеді. Стандартты құбыр фланецтеріне тікелей сәйкестендіру — арнайы өзгерту қажет емес.
• Жылдам бөлшектеу: Жетек платформаға тікелей болттармен бекітілген. Қолмен төтенше жағдайда жұмыс істеу немесе тексеру үшін жетекті алып тастау клапанның корпусына немесе құбыр қосылымына әсер етпейді.
• In-line техникалық қызмет көрсету: таңдаулы үлгілер желілік бөлшектеуді қолдайды (арнайы дизайнды тексеріңіз) — құбырдан клапанды толығымен алып тастамай орындықтарды немесе тығыздағыштарды ауыстырыңыз, бұл тоқтау уақытын айтарлықтай азайтады.
• Техникалық қызмет көрсету аралығы: Қалыпты жағдайда орауыш тығыздағышты және жұмыс моментін әр 12 ай сайын тексеріңіз. Тасымалдаушы және цикл жиілігіне байланысты нақты қызмет ету мерзімі 5 жылдан асуы мүмкін.

Техникалық сипаттамалар

Қолжетімді опциялар

• Жетек түрі: қолмен жұмыс істейтін құрт беріліс / Бір/екі әрекетті пневматикалық / Электрлік (24 В/110 В/220 В/380 В) / Электр гидравликалық
• Орындық материал: PTFE / RPTFE / PEEK / Металл қатты тығыздағыш
• Шармен өңдеу: айна жылтыратылған / нитридтелген шыңдау / вольфрам карбиді жабыны
• Арнайы опциялар: Құлыптау құрылғысы / Тазарту порты / Кеңейтілген өзек / Оқшаулағыш кеудеше

Неліктен Чжунгуан клапанын таңдау керек?

• Өндіріс стандарттары: ASME, API, ISO, GB/T стандарттарына қатаң сәйкестік. Материалдық сертификаттар, қысым сынағы есептері және өртке қарсы сертификаттар бар.
• Сапаны қамтамасыз ету: 100% зауыттық қысымды сынау + тығыздағышты сынау. Әрбір клапанның көрсетілген параметрлерге сәйкес келетініне кепілдік беріледі.
• Жылдам жауап: стандартты қордағы өнімдер 24 сағат ішінде жеткізіледі. Стандартты емес / тапсырыс бойынша тапсырыстар 2–4 апта ішінде жеткізіледі.
• Техникалық қолдау: Өлшемді есептеу және орнату нұсқаулығынан бастап сатудан кейінгі техникалық қызмет көрсетуге дейін толық қызмет.

Сұрау жіберу

Егжей-тегжейлі баға ұсыныстары, техникалық сызбалар, өлшем парақтары немесе үлгілер үшін төмендегі пішінді толтырыңыз немесебізбен хабарласыңытікелей.
