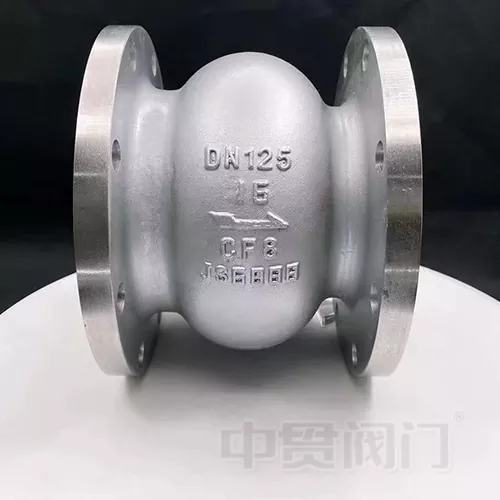

Көтергіш түрі тексеру клапаны

Лифт түріндегі тексеру клапаны - негізгі функциясы ортаның бір бағытты ағынын қамтамасыз ету және кері ағынды болдырмау болып табылатын автоматты клапан. Ол әртүрлі өнеркәсіптік және коммуналдық құбыр жүйелерінде кеңінен қолданылады және жүйе қысымының тұрақтылығын және жабдықтың қауіпсіздігін қамтамасыз ететін негізгі компонент болып табылады.Чжунгуан клапаны, 19 жыл бойы клапандарға маманданған өндіруші халықаралық стандарттарға қатаң сәйкес келетін көтергіш бақылау клапандарын шығарады. Қытайдағы жеткізу тізбегінің артықшылықтарын пайдалана отырып, компания құрылымдық ұтымдылық пен пайдаланудың қарапайымдылығын теңестіре отырып, әртүрлі жұмыс жағдайларына сәйкес келетін жоғары сапалы материалдарды таңдайды. Тұтынушының нақты қажеттіліктерін қанағаттандыру үшін теңшелген спецификациялар қол жетімді.

Біздің көтергішті тексеру клапандары тігінен қозғалатын клапан дискінің құрылымын пайдаланады, артық дизайнды болдырмайды және ағын жолының орналасуын оңтайландырады. Дәстүрлі тексеру клапандарымен салыстырғанда, олар дәлірек ашу және жабу реакциясын, тұрақты тығыздау өнімділігін және ағынның төмен қарсылығын жоғалтуды ұсынады. Олар су, бу, май және коррозиялық сұйықтықтарды қоса алғанда, әртүрлі орталарға жарамды, бұл оларды нарықтағы ең үнемді тексеру клапандарының біріне айналдырады.

Өнімнің жұмыс істеу принципі

Чжунгуан клапаны көтеру түріндегі тексеру клапаны сұйықтық қысымының және механикалық құрылымның синергетикалық әсеріне негізделген. Ол қолмен немесе сыртқы күшсіз автоматты ашу және жабу басқаруына қол жеткізеді. Арнайы процесс келесідей:

1. Алға ағын: орта құбыр бойымен алға қарай ағып жатқанда, сұйықтық қысымы клапан дискінің салмағын және серіппе күшін жеңіп, клапан дискісін тігінен жоғары қарай итереді, клапан орны мен клапан дискі арасында тегіс ағыс жолын жасайды, ортаның біркелкі өтуіне мүмкіндік береді;

2. Кері кесу: орта ағыны тоқтағанда немесе кері ағын үрдісі пайда болғанда, сұйықтық қысымы жоғалады. Өз салмағы мен серіппенің қалпына келтіру күшінің біріккен әсерінен клапан дискісі тығыздауға қол жеткізу және ортаның кері ағуын болдырмау үшін клапанның орындығына тығыз орналасып, жылдам және тігінен түседі.

3. Тұрақтылық кепілдігі: Серіппелі дизайн клапан дискінің жабылу жылдамдығын жылдамдатады, су балғасын азайтады және клапан дискі мен клапан орны арасындағы соқтығыстардан туындаған тозуды болдырмайды, өнімнің қызмет ету мерзімін ұзартады және құбыр жүйесінің ұзақ мерзімді тұрақты жұмысын қамтамасыз етеді.

Өнімнің негізгі мүмкіндіктері

Біз көтергіш типті тексеру клапандарының дизайны мен өндірісіне көптеген практикалық технологияларды қоса отырып, нақты жұмыс жағдайларына үнемі басымдық береміз. Бұл оларды қарапайым ұқсас өнімдерден ерекшелендіретін келесі негізгі белгілерге әкеледі:

• Дәл ашу және жабу: сызықтық осьтік көтеру құрылымы жылдам ашу және жабу реакциясын қамтамасыз етеді, кептеліс пен кідірісті болдырмайды, су балғасын тиімді түрде жояды және оны жиі сорғыны іске қосу-тоқтату операцияларына қолайлы етеді;

• Сенімді тығыздау: Металл-эластомерлік композициялық тығыздағыш беті дизайнын пайдалана отырып, тығыздау өнімділігі тұрақты, ағып кетуді ұзақ мерзімді бақылау 0,01 L/min·m төмен және тозу жылдамдығы дәстүрлі тексеру клапандарынан әлдеқайда төмен;

• Ағынның төмен кедергісі: Оңтайландырылған ағын арнасының дизайны номиналды ағында 0,15 бардан аспайтын қысым жоғалтуымен, жүйенің энергияны үнемдеуге және тұтынуды азайтуға ықпал ететін медиа ағыны кезінде қарсылық жоғалуын азайтады;

• Ыңғайлы техникалық қызмет көрсету: Модульдік құрылымдық дизайн күнделікті техникалық қызмет көрсету үшін құбыр фланецтерін бөлшектеу қажеттілігін болдырмайды. Техникалар техникалық қызмет көрсету жұмыстарының 90%-дан астамын жоғарғы тексеру порты арқылы аяқтай алады, бұл техникалық қызмет көрсету уақытын айтарлықтай қысқартады және техникалық қызмет көрсету шығындарын азайтады;

• Кең үйлесімділік: Материалдар мен спецификацияларды DN15-тен DN300-ге дейінгі әртүрлі номиналды диаметрлерді және 1,6МПа-дан 4,0МПа-ға дейінгі қысым көрсеткіштерін қамтитын әртүрлі қысымға, температураға және медиа жағдайларына бейімделу үшін теңшеуге болады, бұл көптеген өрістердің сатып алу қажеттіліктерін қанағаттандырады.

Өнімнің техникалық артықшылықтары

I. Құрылымдық жобалаудың артықшылықтары

Біздің көтергіш типті тексеру клапанының құрылымдық дизайны 19 жылдық салалық тәжірибемен және әртүрлі жұмыс жағдайларынан алынған кері байланыспен біріктірілген, көп өлшемді оңтайландырудан өтті, нәтижесінде сараланған техникалық артықшылықтар пайда болды:

Сызықтық ашу және жабу құрылымы: дәстүрлі бұрылмалы тексеру клапандарымен салыстырғанда клапан дискі үшін осьтік көтеру дизайнын қолдана отырып, ол су балғасын тиімді жояды. Эксперименттік тексеру DN200 құбыр жүйесінде су балғасының қысымының ауытқуын 62%-ға азайта алатындығын, құбырлар мен жабдықты соққының зақымдануынан қорғайтынын көрсетеді;

Модульдік жинақ: клапан корпусы, клапан дискі, серіппе және басқа компоненттер модульдік дизайнды қабылдайды, бұл жоғары жинақтау дәлдігін және ыңғайлы бөлшектеуді қамтамасыз етеді. Бұл өндірісті сынауды жеңілдетіп қана қоймайды, сонымен қатар кейінгі техникалық қызмет көрсетуге ыңғайлылық береді, техникалық қызмет көрсету қиындықтары мен еңбек шығындарын азайтады;

Жеңіл салмақты оңтайландыру: құрылымдық беріктікті қамтамасыз ете отырып, клапан корпусының қабырғасының қалыңдығы өнімнің салмағын азайту, тасымалдау мен орнатуды жеңілдету үшін оңтайландырылған, сонымен қатар құбырдағы жүктеме қысымын азайтып, оны жоғары биіктіктер мен шектеулі кеңістіктер сияқты арнайы орнату сценарийлеріне қолайлы етеді.

II. Материалды таңдаудың артықшылықтары

Zhongguan Valve өзінің көтергіш типті тексеру клапандарының беріктігі мен бейімделуін қамтамасыз ете отырып, әртүрлі жұмыс жағдайларына негізделген қолайлы материалдарды таңдау үшін Қытайдың солтүстігі мен оңтүстігіндегі біріктірілген жеткізу тізбегін пайдаланады. Арнайы материалды қолдану келесідей:

Тұрақты жұмыс жағдайлары: QT400-15 иілгіш шойын және 2Cr13 баспайтын болат пайдаланылады, олар суға, буға және қарапайым майға жарамды жоғары үнемділік, коррозияға төзімділік және тозуға төзімділік ұсынады.

Коррозиялық жұмыс жағдайлары: ZG1Cr18Ni9Ti тот баспайтын болат хлорид иондарына, азот қышқылына және теңіз суын тұщыландыруға, химиялық коррозияға қарсы құбырларға және басқа сценарийлерге жарамды басқа коррозиялық орталарға күшті қарсылық көрсетеді.

Жоғары температура және жоғары қысымды пайдалану шарттары: 300℃ дейінгі температураға төзімділігі және 4,0МПа дейінгі қысымға төзімділігі жоғары температураға төзімді легірленген материалдар пайдаланылады, олар электр станцияларында, қазандықтарда және басқа қолданбаларда жоғары температура мен жоғары қысымды құбыр жүйелеріне жарамды.

Барлық материалдар стандарттарға сәйкестікті қамтамасыз ету, өнімнің сапасына көзден кепілдік беру, өнімнің қызмет ету мерзімін ұзарту, ауыстыру жиілігін азайту және тұтынушылар үшін ұзақ мерзімді сатып алу шығындарын азайту үшін қатаң физикалық және химиялық сынақтардан өтеді.

III. Өндірістік процестің артықшылықтары

Бізде Тяньцзинь және Вэньчжоу қалаларында CNC өңдеу және сынау жабдықтарымен жабдықталған екі негізгі өндірістік база бар. Әрбір көтергіш типті тексеру клапанының дәйекті сапасын қамтамасыз ету үшін стандартталған өндірістік процестерді қолданамыз:

Дәл өңдеу: Клапан орындықтары мен клапан дискілері сияқты негізгі компоненттер CNC токарь станоктарында дәл өңделеді, бұл өңдеудің жоғары дәлдігін және тығыз тығыздағышты қамтамасыз етеді, ағып кету қаупін азайтады.

Қатаң сынақ: Біз шикізатты келген кезде тексеруден және өндіріс кезінде кездейсоқ тексерулерден бастап дайын өнімнің гидростатикалық сынағы мен герметикалық сынауға дейін кешенді сынақ жүйесін құрдық. Әрбір қадам стандарттарға сәйкес келеді және сапасыз өнімдерді зауыттан шығаруға қатаң тыйым салынады.

Стандартталған өндіріс: Біз GB/T 12235-2022 және API 6D сияқты стандарттарға сәйкес шығарамыз, бұл негізгі халықаралық сипаттамалармен үйлесімділікті қамтамасыз етеді. Бұл тұтынушыға бар жабдықты ауыстыруды жеңілдетеді, сатып алу және ауыстыру шығындарын азайтады.

Өнімді қолдану сценарийлері

Чжунгуан клапанының көтергіш типті тексеру клапаны кең бейімделгіштігімен өнеркәсіптік, муниципалдық және қоршаған ортаны қамтитын көптеген салалардағы құбыр жүйелеріне қолданылуы мүмкін. Арнайы қолданба сценарийлері келесідей:

I. Өнеркәсіптік сектор

Мұнай-химия өнеркәсібі: шикі мұнайды, тазартылған мұнайды және химиялық шикізатты тасымалдайтын, жабдықты, қалдықтарды зақымдауы және өндіріс қауіпсіздігін қамтамасыз ететін кері ағынды болдырмайтын құбырлар үшін қолайлы;

Энергетика өнеркәсібі: жылу және гидроэнергетикалық жүйелерде қазандықтың қоректік суында, салқындатқыш суда және бу құбырларында қолданылады, ортаның кері ағынын болдырмайды және генератор қондырғыларының тұрақты жұмысын қамтамасыз етеді;

Металлургия өнеркәсібі: металлургиялық ағынды суларды және жоғары температуралы түтін газдарын тазартатын құбырларға жарамды, коррозиялық орталарға және белгілі бір температураларға төзімді, металлургиялық процестердің бірқалыпты жүруін қамтамасыз етеді.

II. Коммуналдық және коммуналдық қызметтер секторы

Суды тазарту: сумен жабдықтау және су бұру құбырларында және су құбырлары мен кәріздік тазарту қондырғыларының химиялық мөлшерлеу құбырларында ағынды сулардың кері ағуын және таза судың ластануын болдырмау үшін, су тазарту жүйесінің тұрақты жұмысын қамтамасыз ету үшін қолданылады.

Қалалық жылу беру: Ыстық судың кері ағуын болдырмау, тұрақты жылыту қысымын қамтамасыз ету және жылыту тиімділігін арттыру үшін қалалық орталықтандырылған жылу құбырларына бейімделген.

Ғимаратты сумен жабдықтау және су бұру: Құбыр қысымының ауытқуынан туындаған ортаның кері ағуын болдырмау, ғимарат суы мен өрт қауіпсіздігін қамтамасыз ету үшін көп қабатты үйлердің сумен жабдықтау жүйелері мен өртке қарсы құбырларында қолданылады.

III. Арнайы пайдалану шарттары

Теңіз суын тұщыландыру: коррозияға төзімді баспайтын болаттан жасалған, теңіз суы мен тұзсыздандырылған суды тасымалдау құбырларына жарамды, жоғары тұзды ортаның коррозиясына төзімді, тұрақты тұщыландыру процесін қамтамасыз етеді.

Төмен температурада жұмыс істеу шарттары: -40℃-ден 0℃-ге дейінгі төмен температуралы орталарға жарамды, суық тізбекте және төмен температуралы сұйықтықты тасымалдау құбырларында қолданылатын, қалыпты кері ағынның алдын алу функциясын қамтамасыз ететін бейімделген төмен температураға бейімделетін өнімдер.

Жиі іске қосу-тоқтату жұмыс жағдайлары: айналмалы су жүйелері және апаттық сумен жабдықтау жүйелері сияқты сорғы жиі тоқтайтын құбыр жүйелеріне бейімделген, жылдам ашу және жабу реакциясы бар, су балғасының соққысын азайтады.
