Заманауи өнеркәсіптік жүйелерде тиімділік, қауіпсіздік және автоматтандыру енді міндетті емес — олар өте маңызды. Осы мақсаттарға жетуде маңызды рөл атқаратын құрамдастардың бірі болып табыладыПневматикалық іске қосылатын көбелек клапан. Суды тазарту, химиялық өңдеу, қуат өндіру, тамақ және сусын және HVAC жүйелерінде кеңінен қолданылатын бұл клапан түрі қарапайым механикалық дизайнды сенімді пневматикалық автоматтандырумен біріктіреді. Оның жылдам жауап беруі, ықшам құрылымы және төмен техникалық қызмет көрсету талаптары оны қосу-өшіру басқаруы үшін де, дроссельдік қолданбалар үшін де таңдаулы таңдау жасайды.
Бұл мақала кәсіби, терең шолуды ұсынадыПневматикалық іске қосылатын көбелек клапан, соның ішінде оның қалай жұмыс істейтіні, негізгі артықшылықтары, техникалық параметрлері, таңдау бойынша нұсқаулық және сатып алушылардың шешім қабылдау алдында қоятын жалпы сұрақтары.

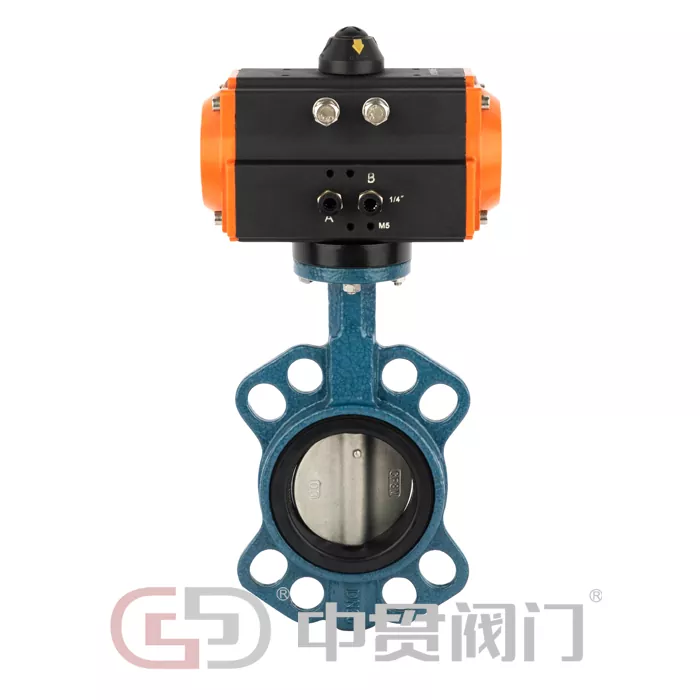

A Пневматикалық іске қосылатын көбелек клапанекі негізгі бөліктен тұрады: көбелек клапанының корпусы және пневматикалық жетек. Клапанның корпусында айналмалы білікке орнатылған диск бар. Жетекке сығылған ауа берілгенде, ол ауа қысымын механикалық қозғалысқа айналдырады, клапанды ашу немесе жабу үшін дискіні 90 градусқа айналдырады.
Ашық позиция: Диск тасушының ең аз қарсылықпен өтуіне мүмкіндік беретін ағын бағытымен тураланады.
Жабық позиция: Диск ағынға перпендикуляр айналады, бұл клапан орнының тығыз тығыздағышын жасайды.
Жүйе талаптарына байланысты жетекті келесідей конфигурациялауға боладықос әрекетті(ашу және жабу үшін ауа) немесебір әрекетті/серіппелі қайтару(ауаны ашуға, серіппеге жабуға немесе керісінше), ауа берудің бұзылуы кезінде қауіпсіздікті қамтамасыз ету.
Қолмен жұмыс істейтін клапандар жылдамдықты, дәлдікті және автоматтандырылған жүйелермен интеграцияны шектейтін адамның жұмысын талап етеді. АПневматикалық іске қосылатын көбелек клапанбірнеше айқын артықшылықтарды ұсынады:
Жылдам жауап беру уақытыпроцестерді автоматтандырылған басқаруға арналған
Қысқартылған еңбек шығындарыжәне адам қатесі
Жақсартылған қауіпсіздік, әсіресе қауіпті немесе жоғары температура орталарында
Оңай интеграцияPLC, DCS және қашықтан басқару жүйелерімен
Автоматтандырылған немесе жартылай автоматтандырылған өндірістік желілерге жаңартуды мақсат ететін нысандар үшін пневматикалық іске қосу көбінесе үнемді шешім болып табылады.
БіздіңПневматикалық іске қосылатын көбелек клапанберіктік, дәлдік және халықаралық стандарттарды ескере отырып жасалған. Әрбір құрылғы күрделі жұмыс жағдайында сенімді өнімділікті қамтамасыз ету үшін сыналады.
Шағын және жеңіл құрылым
Жетектерді оңай орнатуға арналған ISO 5211 орнату алаңы
Төмен момент талабы, жетек өлшемін және ауа шығынын азайтады
Ауыстырылатын клапан орындықтарымен тамаша тығыздау өнімділігі
Сұйық және газ ортасына да қолайлы
Төменде инженерлер мен сатып алушыларға өнім мүмкіндіктерін тез түсінуге көмектесетін жеңілдетілген техникалық параметрлер кестесі берілген.
| Параметр | Техникалық сипаттама |
|---|---|
| Клапан өлшемінің диапазоны | DN50 – DN600 |
| Қысым рейтингі | Pn10 / lim16 |
| Дене материалы | Шойын, көміртекті болат, тот баспайтын болат |
| Диск материалы | Тот баспайтын болат, иілгіш шойын (қапталған) |
| Орындық материал | EPDM, NBR, PTFE |
| Жетек түрі | Екі әрекетті / бір әрекетті (Көктемгі оралу) |
| Жұмыс қысымы | 0,4 – 0,7 МПа |
| Жұмыс температурасы | -20°C - +180°C |
| Қосылым стандарты | Вафли / Құлақ / Фланец |
| Басқару режимі | Қосу-өшіру / модуляциялау (позициялаушымен) |
Бұл конфигурация мүмкіндік бередіПневматикалық іске қосылатын көбелек клапантұрақты және қайталанатын өнімділікті сақтай отырып, әртүрлі өндірістік ортаға бейімделу.
Олардың жан-жақтылығының арқасында,Пневматикалық іске қосылатын көбелек клапандаркөптеген салаларда кеңінен қолданылады:
Су және сарқынды суларды тазартуағынды оқшаулау және реттеу үшін
Химия және мұнай-химия зауыттарыкоррозиялық немесе қауіпті ортамен жұмыс істеу
Азық-түлік және сусындарды өңдеугигиена және жылдам жұмыс қажет жерде
HVAC жүйелерісалқындатылған және ыстық суды басқаруға арналған
Электр станцияларысалқындату суы мен қосалқы жүйелерге арналған
Олардың қарапайым дизайны оларды басқа клапан түрлері тым үлкен немесе қымбат болуы мүмкін үлкен диаметрлі құбырларға жарамды етеді.
Дұрысын таңдауПневматикалық іске қосылатын көбелек клапанбірнеше негізгі факторларды бағалауды талап етеді:
Медиа түрі: Су, газ, мұнай немесе коррозиялық химиялық заттар
Температура және қысым диапазоны: Орындық пен дене материалдарын сәйкесінше сәйкестендіріңіз
Клапан өлшемі және қосылу түрі: Вафли, құлақша немесе фланецті орнату
Бақылау талабы: қосу-өшіруді басқару немесе модуляциялаушы ағынды реттеу
Қауіпсіз функция: Көктемгі қайтару қажет пе екенін анықтаңыз
Бұл параметрлерді жүйе талаптарына сәйкестендіру арқылы сіз ұзақ мерзімді сенімділік пен оңтайлы өнімділікті қамтамасыз ете аласыз.
А-ның ең үлкен артықшылықтарының біріПневматикалық іске қосылатын көбелек клапаноның техникалық қызмет көрсетуге деген төмен сұранысы болып табылады. Әдеттегі тексеру мыналарды қамтиды:
Ауа беру қысымын және ауа сапасын тексеру
Тығыздағыштар мен орындықтардың тозуын тексеру
Жетек әрекеті мен соққы дәлдігін тексеру
Орнату болттарының сенімді болуын қамтамасыз ету
Тиісті орнату және мерзімді тексерулер арқылы клапанның қызмет ету мерзімін айтарлықтай ұзартуға болады.
С: Пневматикалық іске қосылатын көбелек клапан не үшін қолданылады?
A: Пневматикалық іске қосылатын көбелек клапан автоматтандырылған өнеркәсіптік құбырлардағы сұйықтықтар мен газдардың ағынын бақылау немесе оқшаулау үшін пайдаланылады, бұл жылдам әрекет етуді және сенімді тығыздауды ұсынады.
С: Пневматикалық іске қосылатын көбелек клапанның электрлік көбелек клапанынан қандай айырмашылығы бар?
A: Пневматикалық іске қосылатын көбелек клапан жұмыс үшін сығылған ауаны пайдаланады, бұл жылдамырақ іске қосуды және қауіпті орталарға жақсырақ жарамдылықты қамтамасыз етеді, ал электрлік клапандар қозғалтқыштар мен электр қуатына сүйенеді.
С: Пневматикалық іске қосылатын көбелек клапан коррозиялы ортаны өңдей ала ма?
Ж: Иә, тот баспайтын болат және PTFE сияқты сәйкес корпус, диск және орындық материалдарды таңдау арқылы пневматикалық іске қосылатын көбелек клапан коррозиялық сұйықтықтарды қауіпсіз өңдей алады.
С: Пневматикалық іске қосылатын көбелек клапан ағынды реттеуге жарамды ма?
Ж: Иә, позициялауышпен жабдықталған кезде, пневматикалық іске қосылатын көбелек клапан қарапайым қосу-өшіру операциясына қосымша дәл модуляциялық басқаруды орындай алады.
Zhejiang Zhongguan Valve Manufacture Co., Ltd.жоғары сапалы өнеркәсіптік клапандарды жобалауға және өндіруге маманданған, соның ішіндеПневматикалық іске қосылатын көбелек клапан. Қатаң сапаны бақылаумен, озық өндірістік процестермен және тұтынушылардың талаптарына қатты назар аудара отырып, біз жаһандық салалар үшін сенімді клапан шешімдерін ұсынамыз.
Егжей-тегжейлі спецификациялар, теңшелген шешімдер немесе техникалық қолдау алу үшін мына мекенжайға хабарласыңызбайланысZhejiang Zhongguan Valve Manufacture Co., Ltd.Біздің тәжірибелі команда сізге қолданбаңыз үшін дұрыс клапанды таңдауға көмектесуге және ұзақ мерзімді операциялық табысты қамтамасыз етуге дайын.
