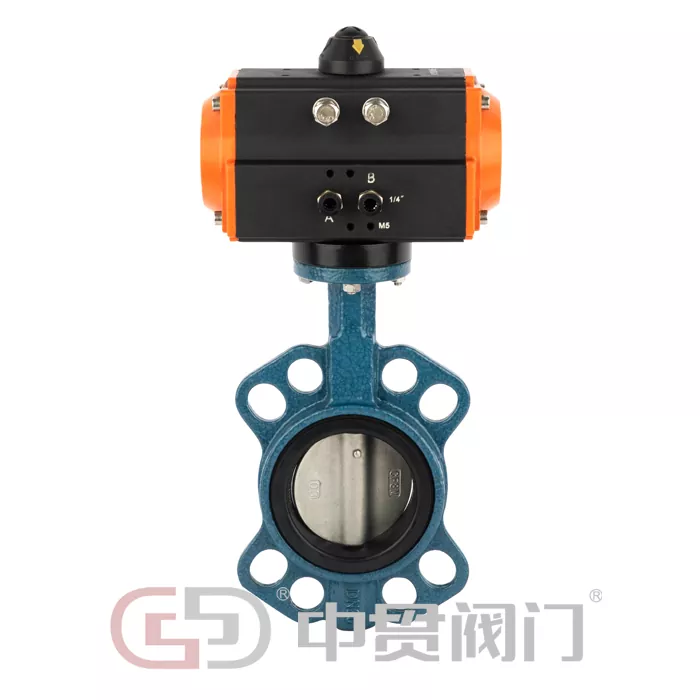

Пневматикалық іске қосылатын көбелек клапан

Пневматикалық іске қосылатын көбелек клапан - қысылған ауамен жұмыс істейтін көбелек клапан. Оның өзегі пневматикалық жетек пен клапан корпусынан тұрады. Пневматикалық жетек клапан пластинасын 90° бұру үшін жетектейді, осылайша құбырдағы тасымалдағыштың ағынын кесу немесе реттеу функцияларына қол жеткізеді. Көбелек клапан жылдамырақ жауап береді және жұмысты жеңілдетеді. Оны дәл басқару үшін позициялауышпен бірге пайдалануға болады және әртүрлі өнеркәсіптік және муниципалды құбыр желілерінде кеңінен қолданылады, әртүрлі медианы беру қажеттіліктеріне бейімделеді.

Чжунгуан клапанының негізгі өнімдерінің бірі ретінде біздің пневматикалық іске қосылатын көбелек клапанымыз көбелек клапан өнімдерінің жоғары сапалы дәстүрін жалғастырады. Шикізатты сатып алудан бастап өндіруге және өңдеуге, содан кейін дайын өнімді сынауға дейін әр қадам ұзақ мерзімді тұрақты жұмысты қамтамасыз ету және әртүрлі тұтынушылардың нақты жұмыс жағдайларын қанағаттандыру үшін салалық стандарттарды қатаң сақтайды.

Ерекше өзгешеліктері

Пневматикалық іске қосылатын көбелек клапанының негізгі құрылымы клапанның тұрақты жұмысын қамтамасыз ету үшін бірге жұмыс істейтін үш негізгі компоненттен тұрады. Арнайы құрылым келесідей:

• Пневматикалық жетек: клапанның қуат өзегі ретінде ол бір әрекетті және екі әрекетті түрлерде келеді. Алюминий қорытпасынан жасалған, ол жеңіл, жоғары берік және тұрақты шығу моментін қамтамасыз етеді. Оны клапанның диаметрі мен жұмыс шарттарына сәйкес икемді түрде таңдауға болады, бұл клапан пластинасының тегіс айналуын және сенімді жұмысын қамтамасыз етеді.
• Көбелек клапанның корпусы: Клапанның корпусы шойыннан, шойын болаттан немесе тот баспайтын болаттан және т.б.. Ағын арнасы ретке келтіруге арналған және ішкі қабырға тегіс, бұл сұйықтыққа төзімділікті тиімді төмендетеді және жүйенің энергия шығынын азайтады; клапан тақтасы дөңгелек құрылымды қабылдайды және тығыздау жұмысын қамтамасыз ету және баспа материалының ағып кетуін болдырмау үшін клапан орнымен тығыз сәйкес келеді.
• Басқару керек-жарақтары: Клапандарды орналастырғыштар, шекті ажыратқыштар, электромагниттік клапандар және басқа керек-жарақтар тұтынушы қажеттіліктеріне сәйкес жабдықталуы мүмкін. Позиционерлер клапанның ашылуын дәл реттеуге қол жеткізе алады, шекті ажыратқыштар клапанның жұмыс күйі туралы нақты уақыт режимінде кері байланысты қамтамасыз ете алады, ал электромагниттік клапандар автоматтандырылған басқаруға қол жеткізу үшін жетектердің әрекетін басқару үшін қолданылады.

I. Диск және басқару мүмкіндіктері

Икемді жетек әдісі: жұмыс жағдайларына сәйкес таңдалатын бір немесе екі әрекетті пневматикалық жетектерді пайдаланады. Бір әрекетті жетектер жүйе қауіпсіздігін қамтамасыз ететін ауа беру үзілген жағдайда серіппе күші арқылы автоматты түрде қалпына келтіріледі.

Дәл және ыңғайлы басқару: 0%-дан 100%-ға дейін ашуды үздіксіз реттеуге қол жеткізу үшін 4-20мА ток сигналдарын қабылдайтын, ±0,5%-±1% дейінгі басқару дәлдігімен, жоғары дәлдіктегі ағынды басқару сценарийлері үшін жарамды интеллектуалды позициялау құрылғысымен жабдықталуы мүмкін.

Жылдам жауап беру жылдамдығы: клапанның ауысу уақыты небәрі 3-10 секунд. Төтенше жағдайды өшіру сценарийлері үшін 1 секунд ішінде толық жабық үлгіні реттеуге болады, бұл дәстүрлі электр клапандарынан әлдеқайда жоғары, жылдам әрекет етуді қажет ететін жұмыс жағдайларына жарамды.

II. Тығыздау және төзімділік ерекшеліктері

Сенімді тығыздау өнімділігі: жұмсақ тығыздағыштарды немесе металл тығыздағыштарды баспа құралдарының сипаттамаларына сәйкес таңдауға болады. Жұмсақ тығыздағыштар ANSI VI класының нөлдік ағып кетуіне қол жеткізе алады, ал металл тығыздағыштар ANSI IV сыныбына қол жеткізе алады, бұл медианың ағып кетуін тиімді болдырмайды.

Жоғары төзімділік: клапанның корпусы жоғары сапалы материалдардан жасалған және клапан тақтасының беті қажет болған жағдайда қатты қорытпамен немесе керамикалық жабынмен жабылуы мүмкін, бұл оны тозуға төзімді және коррозияға төзімді етеді. Тығыздағыштар жоғары сапалы материалдардан жасалған, ұзақ қызмет ету мерзімін қамтамасыз етеді және кейінірек техникалық қызмет көрсету шығындарын азайтады.

Ықшам құрылым: өлшемі шағын және салмағы жеңіл, салмағы бірдей диаметрлі қақпа клапанының 1/3-1/5 бөлігін ғана құрайды, ол аз орнату орнын қажет етеді, орнату оңай және орнату уақыты мен шығындарын үнемдейді.

III. Басқа негізгі мүмкіндіктер

Төмен ағынға төзімділік және төмен энергия тұтыну: Толық ашық күйдегі ағынға қарсылық коэффициенті ≤0,5, ысырма клапандары мен глобус клапандарынан әлдеқайда төмен, бұл сорғылардың, желдеткіштердің және басқа қуат жабдығының энергия тұтынуын тиімді төмендетеді, жоғары ағынды қолданбаларға жарамды.

Кең үйлесімділік: су, бу, май және қышқыл/сілті ерітінділері сияқты әртүрлі орталарға бейімделеді, төмен температура, жоғары температура және жоғары қысым сияқты әртүрлі жұмыс жағдайларын қамтиды, көптеген салалардың қажеттіліктерін қанағаттандырады.

Оңай жұмыс: қолмен (тұтқа, құрт беріліс) және пневматикалық жұмысты қолдайды. Қолмен жұмысты жүйенің қалыпты жұмысын қамтамасыз ете отырып, ауа беру үзілген кезде төтенше жағдайларда қолдануға болады.

Жиі қойылатын сұрақтар

1. Пневматикалық іске қосылатын көбелек клапан үшін қажетті ауа беру қысымы қандай?

Стандартты ауа беру қысымы 0,4-0,6 МПа. Оны жетек үлгісіне және клапан диаметріне қарай дұрыс реттеуге болады. Жұмыс жағдайларыңызға байланысты нақты кеңес алу үшін біздің сату тобымызбен кеңесіңіз.

2. Жұмсақ тығыздағыш пен металл тығыздағышты пневматикалық іске қосылатын көбелек клапандарды қалай таңдауға болады?

Жұмсақ тығыздағыш түрлері (резеңке, PTFE) төмен қысымды, қалыпты температурада, таза баспа құралдарына (мысалы, ағынды су, тағамдық сұйықтықтар) сәйкес келеді, ағып кетуге жоғары қарсылықты ұсынып, нөлдік ағып кету мүмкіндігіне жетеді. Металл тығыздағыш түрлері жоғары температураға, жоғары қысымға, құрамында бөлшектері бар немесе коррозиялық орталарға (бу, химиялық шикізат сияқты) жарамды және температура мен қысымға төзімділікті қамтамасыз етеді. Тұтынушылар медиа сипаттамалары мен жұмыс талаптары негізінде таңдай алады.

3. Пневматикалық іске қосылатын көбелек клапандарының үлкен диаметрлі үлгілерін теңшей аласыз ба?

Иә. Біздің стандартты өндірістік диаметріміз DN40-DN1600. Үлкенірек диаметрлі пневматикалық іске қосылатын көбелек клапаны үшін біздің сату тобына хабарласыңыз. Біз өнімді сіздің қажеттіліктеріңізге сәйкес реттейміз, өнімнің жұмыс талаптарына сәйкестігін қамтамасыз етеміз.

4. Өнімнің кепілдік мерзімі қандай?

Біздің пневматикалық жұмыс істейтін көбелек клапанымыздың бір жылдық кепілдігі бар. Кепілдік мерзімі ішінде біз адам қателігінен туындамаған кез келген сапа мәселелеріне тегін жөндеу немесе ауыстыру қызметтерін көрсетеміз. Біз сондай-ақ сатудан кейінгі ұзақ мерзімді техникалық қызмет көрсетуді қамтамасыз етеміз.

5. Пневматикалық жетекті көбелек клапанын орнату және оған қызмет көрсету қалай орындалады?

Орнату алдында клапанның барлық құрамдас бөліктерінің толық және дұрыс үлгіде екенін және клапан корпусының ішінде бөгде заттардың жоқтығын тексеріңіз. Орнату кезінде клапанның құбырмен тураланғанын, фланецті қосылымның сенімді болуын және дәнекерлеу кезінде тығыздағыштарды күйдіріп алмауын қамтамасыз етіңіз. Күнделікті техникалық қызмет көрсету үшін клапанды таза ұстаңыз, тығыздағыштардың тозуын үнемі тексеріп отырыңыз, тозған бөлшектерді дереу ауыстырыңыз және клапанның біркелкі жұмысын қамтамасыз ету үшін беріліс қорабының бөліктерін үнемі майлаңыз. Орнату және техникалық қызмет көрсету бойынша егжей-тегжейлі нұсқаулар беріледі.
