NDT - бұзбайтын сынақтың қысқартылған нұсқасы. Аты айтып тұрғандай, бұл сынақ объектісінің (мысалы, клапан, құбыр немесе дәнекерлеу) ішкі және беткі ақауларын (мысалы, жарықтар, кеуектілік, шлак қосындылары) оны зақымдамай немесе бұзбай тексеру ретінде қызмет ететін инженерлік әдіс.
Ол клапанды «КТ сканерлеу» немесе «УДЗ» салыстырады. Дәрігер науқасқа операция жасамай-ақ ішкі ағзаларды анықтай алатындай. NDT клапан материалының ішіндегі кемшіліктерді оны кеспей-ақ тексере алады.
NDT неліктен маңызды?Клапандар?
Клапан сынағы кезінде қабықтың беріктігі сынағы және орындық тығыздағыш сынағы клапан функцияларының талапқа сай екендігін растайды. NDT, керісінше, клапанның «материалдық денсаулығын» растайды. Ішінде ұсақ жарықтар немесе кеуектілігі бар клапан корпусының материалы ұзақ уақыт бойы жоғары қысым, жоғары температура немесе коррозиялық ортаның әсерінен ауыр апатқа әкеліп соқтырғаннан кейін кенет жарылып кету қаупіне ұшырайды. Нәтижесінде, NDT негізінен өңделмеген құймаларды, соғылмаларды және дайын дәнекерлеулерді тексеру үшін қолданылады. Ол клапанның қауіпсіздігі мен сенімділігіне кепілдік беретін ең басты қорғаныс ретінде қызмет етеді.

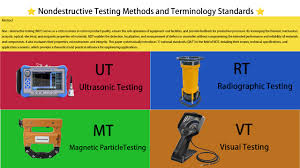

Клапан өнеркәсібіндегі ең танымал NDT әдістері
| Әдіс атауы |
аббревиатура |
Жұмыс принципі |
Негізгі анықталатын ақаулар |
Жалпы клапан қолданбалары |
| Рентгенологиялық тестілеу |
RT |
Рентген сәулелері немесе гамма-сәулелері құрамдас бөлікке еніп, кескінді пленкаға жазады, онда ішкі ақаулар тығыздықтағы контраст ретінде көрінеді. |
Ішкі ақаулар: кеуектілік, шлак қосындылары, шөгілетін қуыстар, жарықтар. |
Клапан корпусының құймаларының ішкі тұтастығын, сондай-ақ арматуралар мен құбырлардағы дәнекерлеуді тексеру. |
| Ультрадыбыстық тестілеу |
UT |
Құрамдас бөлікке жіберілетін жоғары жиілікті дыбыс толқындарын пайдаланады. Қайта оралатын толқындарды талдау арқылы кез келген ақаулардың орны мен өлшемдерін талдауға болады. |
Ішкі ақаулар: жарықтар, ламинациялар, біріктірудің болмауы. RT қарағанда жазық ақауларға (жарықтар сияқты) сезімтал. |
Қалың қабырғалы клапандарға ерекше назар аудара отырып, клапан корпустары мен қақпақтардың қабырғасының қалыңдығын және ішкі жарықтарын тексеру. |
| Магниттік бөлшектерді сынау |
МТ |
Көміртекті болат сияқты ферромагниттік заттарға ғана қолданылады. Бөлшек магниттелген, ал ақаулар магниттік бөлшектерді тартатын ағып кету өрісін тудырады, бұл көрінетін көрсеткішті құрайды. |
Беткі және бетке жақын ақаулар: жарықтар, тігістер, тізелер. |
Клапандардың бетінің күйін сөндіру жарықтары, тегістеу жарықтары немесе басқа процестер үшін бақылау. |
| Сұйықтықтың ену сынағы |
PT |
Компоненттің бетіне жоғары енетін сұйықтық қолданылады. Капиллярлық әрекет оның бетімен байланысқан ақауларға сіңуіне әкеледі. Нәтижесінде ақауды анықтай отырып, енуді алу үшін әзірлеуші қолданылады. |
Беткейлік бұзылулар: жарықтар, саңылаулар, суық жапқыштар. |
Аустенитті тот баспайтын болаттың бетін бағалау (ферромагниттік емес табиғатқа байланысты МТ үшін жарамсыз), сондай-ақ магнитті емес легирленген клапандар. |
