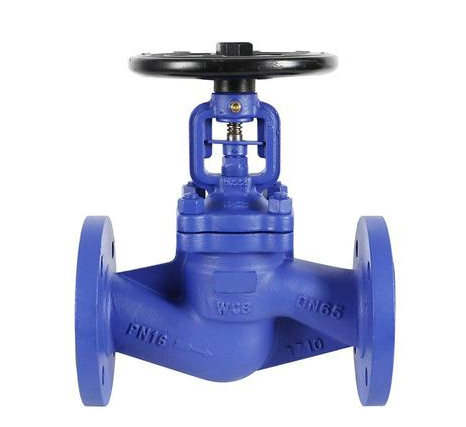

Гофрленген құбырТоқтату клапаныарнайы жобаланған тоқтату клапаны. Оның негізгі ерекшелігі - металл гофрленген құбыр құрастыруы - бұл дәстүрлі ораммен салыстырғанда дуалды кепілдік беретін клапан сабағы күйінде қозғалмалы тығыздаушы элементі ретінде қолданылады. Бұл көптеген талапшылдық жұмыс жағдайларында айтарлықтай артықшылықтарды көрсетуге мүмкіндік береді.
Мұнда оның басты артықшылықтары:
1. Абсолютті нөлдік сыртқы ағып кету (нөлдік сыртқы ағып кету)
Бұл Bellows тоқтату клапанының ең маңызды және маңызды ерекшелігі.
Дәстүрлі клапандар: Олар буманы (мысалы, графит, PTFE сияқты) басуға сенедіклапансабағы. Уақыт өте келе, қаптама тозады және жасы, нәтижесінде ортаның ағып кетуіне әкеледі.
Қошақтар клапаны: белдіктердің бір ұшы клапан сабағына дәнекерленген, ал екінші жағы динамикалық мөрленген металл тосқауылын қалыптастыратын клапан қақпағына дәнекерленген. Клапанның ашылған немесе жабылған кезде, клапан сабағының жоғары деңгейлі қозғалысы құлыптардың кеңеюі мен жиырылуымен сіңеді, ал ортасы құлыптардың ішінде толығымен жабық, ал қақпағы толығымен жабық клапан сабы мөрімен ағып кету мүмкіндігін жояды. Бұл улы, зиянды, жанғыш, жарылғыш, радиоактивті немесе қымбат бұқаралық ақпарат құралдарын қолданатын жағдайларда өте маңызды.
2. Жоғары қауіпсіздік және қоршаған ортаны қорғау
Сыртқы ағып кетудің арқасында ол өндірістік объектінің қауіпсіздігі мен қоршаған ортаны қорғау қабілеттілігін едәуір жақсартады.
Қызметкерлердің қауіпсіздігін қорғау: ол қауіпті химиялық заттармен немесе зиянды газдармен байланысқа түсетін операторлардың қаупінен аулақ болады.
Қатаң ережелерге сәйкес: қоршаған ортаны қорғаудың қатаң сақталуын халықаралық деңгейде (мысалы, EPA, TA-LUFT) және денсаулық, қауіпсіздік және қоршаған орта (ЕҚ, ҚТ және ҚОҚ) қойылымдары.
Энергияның алдын алу жәнеөнімҚысып алу: қымбат технологиялық ақпарат құралдары үшін (мысалы, жоғары тазалық химиялық заттар, сирек газдар), нөлдік ағып кету дегеніміз - нөлдік қалдықтар.
3. Қосарланған дизайн, өте сенімді
Сақтауды тоқтату клапаны әдетте «белдіктер + орауыш» қосарланған құрылымын қабылдайды.
Бірінші мөр: негізгі тығыздау функциясын орындайтын металл белдеулері және ортаңғы.
Екінші пломба: дәстүрлі орауыш қорап. Күтпеген жағдайға байланысты жарылса да, орауыш қорапша әлі күнге дейін резервтік мөр ретінде қызмет ете алады, жүйенің қауіпсіздігін айтарлықтай күшейтеді, бұл жүйенің техникалық қызмет көрсетуі мен тоқтатылған уақыт аралығында қызмет етеді.
4. ҚЫЗМЕТ КӨРСЕТУ
Гофрленген түтік құрылымы ішкі орауыш камерасын қорғайды, оның эрозияға, коррозияға ұшырап, жоғары температурадан зардап шеккеннен қорғайды.
Қаптама тек құлдырау аяқталғаннан кейін жұмыс істей бастайды. Сондықтан, орамның қызмет ету мерзімі өте ұзақ, күнделікті техникалық қызмет көрсетудің жиілігі мен құнын едәуір азайтады және ораманы ауыстыру.
5. Қиын жағдайларға жарамды
Вакуумдық жағдайдың жоғары шарттары: дәстүрлі толтырғыштардың аздап ағуы жоғары вакуумдық жүйелерде қолайсыз. Қоңырауға абсолютті мөрмен сипатталған тән, оны жоғары вакуумдық және ультра жоғары вакуумдық жүйелер үшін тамаша таңдау жасайды.
Тым жоғары температуралар: металл белдеулері (әдетте тот баспайтын болаттан жасалған болаттан жасалған) металл емес толтырғыштарға қарағанда кеңірек температура диапазонына төзе алады және жоғары температуралық жағдайларға сәйкес келеді.
Коррозиялық ортасы: әр түрлі материалдар (мысалы, гастеллой, монель және т.б.) коррозияға қарсы тұру үшін ортадан бас тарту үшін таңдалуы мүмкін.
6. Өмірлік циклдің құнын азайтыңыз
Гофрленген құбырдың бастапқы бағасы Клоптың бастапқы құны қарапайым тоқтату клапанына қарағанда, өмірлік циклдің жалпы перспективасынан жоғары болғанымен, оның жалпы құны төмен болуы мүмкін.
Техникалық қызмет көрсетудің төмен құны: толтырғыштарды ауыстыру және байланысты жұмыс күші мен материалдық шығындардан түскен шығындар санын азайтады.
Қауіпсіздіктің төмен шығындары: ықтимал қауіпсіздік инциденттеріне, қоршаған ортаны ластаған айыппұлдардан және ағып кетуден туындаған өндіріс шығындардан аулақ болады.
Жұмыс құны төмен: құнды материалдардың жоғалуын болдырмайды.
Қысқаша және қолдану сценарийлері
Қорытындылай келе, гофрленген құбырды тоқтату клапанының негізгі артықшылығы металл гофрленген түтіктің негізгі артықшылығы оның құрамында металл гофрленген түтікті қолдануда жатыр, бұл клапанның динамикалық тығыздағыштары үшін мүлдем нөлдік ағып кетуге мүмкіндік береді, осылайша ерекше қауіпсіздік, экологиялық таза және сенімділік береді.
Бұл әсіресе келесі негізгі жағдайлар үшін қолданылады:
Улы / жоғары улы химикаттар: хлорлы газ, фосген, сутегі сусүйектері және т.б.
Жанғыш және жарылғыш медиа: мысалы, сутегі, сұйытылған мұнай газы (сұйытылған газ), жеңіл көмірсутектер және т.б.
Қатты коррозиялық бұқаралық ақпарат құралдары: қышқылдар, негіздер және т.б.
Жоғары вакуумдық жүйе: мысалы, жартылай өткізгіш, фотоэлектрлік және аэроғарыш өндірістері.
Өте қауіпті зат: радиоактивті материал.
Қымбат орта: өнімнің жоғалуын болдырмаңыз.
Қатаң талаптары бар орталар үшін: қатаң шығарындылар стандарттарына сәйкес келуі керек зауыттар.
Таңдау жасаған кезде, құлыптардың материалы, дәнекерлеу сапасы, дәнекерлеу сапасы, шаршаудың (әдетте, 10 000-нан астам және жабылатын циклдерді қажет етеді), сондай-ақ өндірушінің біліктілігі мен тәжірибесіне төленуі керек.
