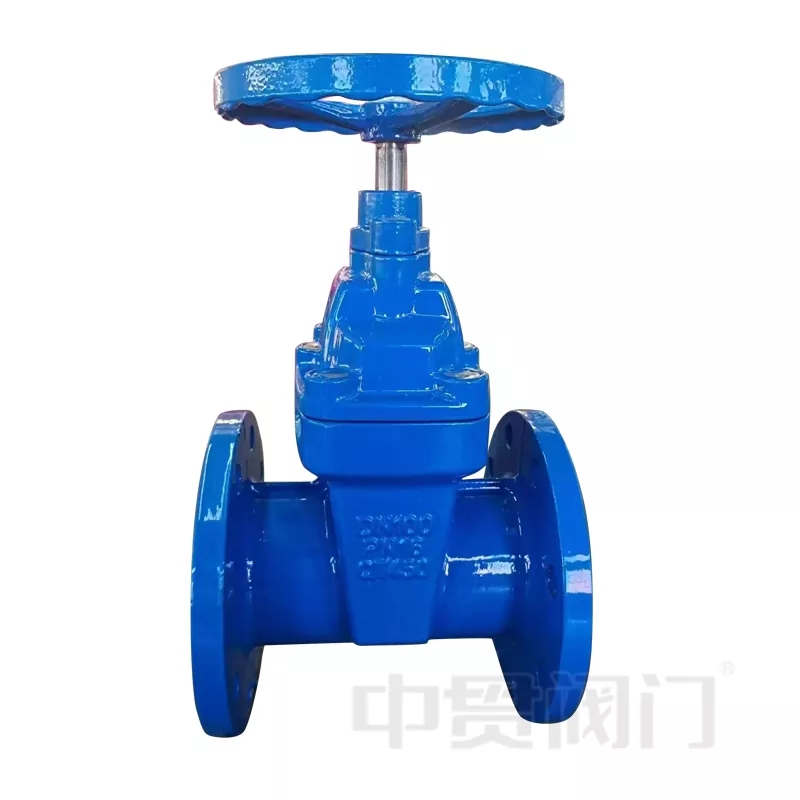

JIS 5k немесе 10k жезден жасалған тығыздағыш қақпағы клапан

Қытайлық жеткізуші ретінде Чжунгуан клапанының JIS 5k немесе 10k жезден жасалған тығыздағыш қақпасы жапондық өнеркәсіптік стандарттарға сәйкес жасалған және Оңтүстік-Шығыс Азия нарығында кеңінен қолданылатын қақпа клапанының өнімі болып табылады. Бұл өнім JIS B2032 (Қақпа клапанының стандарты) және JIS B2071/JIS B2220 (Фланецтің соңы стандарттары) талаптарына сәйкес келеді және негізінен су, бу және май сияқты жалпы орталарға арналған құбыр жүйелерінде қолданылады.

Толық сипаттама

Стандарттар және қысым рейтингі

Бұл JIS 5k немесе 10k жезден жасалған тығыздағыш қақпақ клапаны JIS құбырының жалпы талаптарын қанағаттандыру үшін жасалған және қолданыстағы жапондық стандартты жүйелермен оңай сәйкес келеді.

Дизайн стандарты:

JIS B2032 (ысырма клапаны)

Фланец стандарты:

JIS B2220

Қысым класы:

JIS 5K – төмен қысымды жүйелер үшін қолайлы

JIS 10K – шамамен PN16 (1,6 МПа)

Номиналды өлшем диапазоны:

DN15 – DN600

1/2" – 24"

(Нақты өлшем ауқымы өндіріс қуатына байланысты)

Техникалық параметрлер

Техникалық параметрлері – JIS 5K / 10K жезден жасалған тығыздағыш қақпақ клапаны

Құрылым және материал сипаттамасы

JIS 5k немесе 10k жезден жасалған тығыздағыш қақпа клапаны беріктік пен тығыздағыш тұрақтылығына назар аудара отырып, классикалық және сенімді құрылымды қабылдайды.

• Клапан корпусы және капот

Материал: жез немесе қола (құйылған мыс)

Жақсы коррозияға төзімділік

Су және бу сияқты коррозияға ұшырамайтын орталар үшін қолайлы

Құрылыста және өнеркәсіптік жүйелерде кеңінен қолданылады

Мыс қорытпасы металды тығыздау беті

Тозуға төзімділікті жақсарту үшін қосымша никельмен қапталған немесе хромдалған бет

Арнайы жұмыс жағдайлары үшін жұмсақ тығыздағыш опциясы (PTFE) қолжетімді

• Қосылу және жұмыс

JIS стандартты құбырларымен толық үйлесімді фланецті қосылым

Стандартты жұмыс: Руль дөңгелегі

Қосымша: беріліс қорабы (үлкен өлшемдер үшін), электр жетек (автоматтандыру сұранысы)

Өнімнің артықшылықтары

Жезден жасалған металл тығыздағыштың дизайны

Резеңке тығыздағыштармен салыстырғанда жоғары температураға жақсы төзімділік

Ұзақ мерзімді пайдалану кезінде тұрақты тығыздау өнімділігі

Төмен ағынға төзімділікance

Толық тесік дизайны

Қысымның жоғалуы азаяды, жоғары ағынды құбырларға жарамды

Lұзақ қызмет мерзімі

Жезден жасалған материал қақтауға және тотығуға қарсы тұрады

Төмен техникалық қызмет көрсету жиілігі

Қолданбаның кең ауқымы

Су жүйелері

Бу құбырлары

Мұнай және жалпы өндірістік орта

(Коррозиялық орталар үшін материалды арнайы өңдеу ұсынылады)

Жұмыс принципі

Клапан штанга мен қақпа тақтасын жоғары немесе төмен жылжыту үшін қол дөңгелегін айналдыру арқылы жұмыс істейді:

Толық ашылған кезде ағынның өтуі түзу және кедергісіз болады

Жабылған кезде, мыс қорытпасының тығыздағыш беттері ағып кетпеу үшін тығыз орналасады

Қарапайым құрылым тұрақты жұмыс пен оңай техникалық қызмет көрсетуді қамтамасыз етеді

Бұл дизайн клапанды өнеркәсіптік және құрылыс жүйелерінде жиі ашуға және жабуға жарамды етеді.

Типтік қолданбалар

Химия өнеркәсібі

Фармацевтикалық зауыттар Тамақ өңдеу зауыттары

Құрылыс жүйелері

HVAC жүйелері

Сумен жабдықтау және дренаж

Энергия және жылу жүйелері

Қазандық бөлмесінің бу құбырлары

Жылу алмасу станциялары
