Қақпа клапандарысенімді өшіру, қысымның ең аз жоғалуы және ұзақ қызмет ету мерзімі талап етілетін өнеркәсіптік құбыр жүйелерінде кеңінен қолданылатын ағынды басқару компоненттері. Бұл мақалада қақпа клапандары қалай жұмыс істейтіні, олардың құрылымдық дизайны өнімділікке қалай әсер ететіні және техникалық параметрлердің таңдау шешімдеріне қалай әсер ететіні түсіндіріледі. Ол сондай-ақ инженерлер мен сатып алу мамандары көтеретін жалпы сұрақтарды қарастырады, нақты әлемдегі өндірістік пайдалану мен іздеу тәртібіне сәйкес құрылымдық, практикалық анықтама береді.
Тығыздағыш клапан - бұл ағынды реттеуге емес, негізінен қосу/өшіру қызметіне арналған сызықты қозғалыс клапаны. Негізгі механизм екі клапан орынының арасында тігінен қозғалатын жалпақ немесе сына тәрізді қақпадан тұрады. Толық ашылған кезде, қақпақ ағын жолынан толығымен алынып тасталады, бұл сұйықтықтың ең аз қарсылықпен өтуіне мүмкіндік береді. Жабылған кезде қақпа төмен түсіп, ағынды тиімді тоқтатып, орындықтарға тығыз тығыздағыш жасайды.
Бұл дизайн принципі ысырма клапандарын толық ағынды және сирек жұмыс істеуді қажет ететін қолданбалар үшін әсіресе қолайлы етеді. Дроссельдік клапандардан айырмашылығы, қақпа клапандары толық ашылған кезде турбуленттілік пен эрозияны азайтады, бұл жүйенің қызмет ету мерзімін ұзартады және энергия шығынын азайтады.

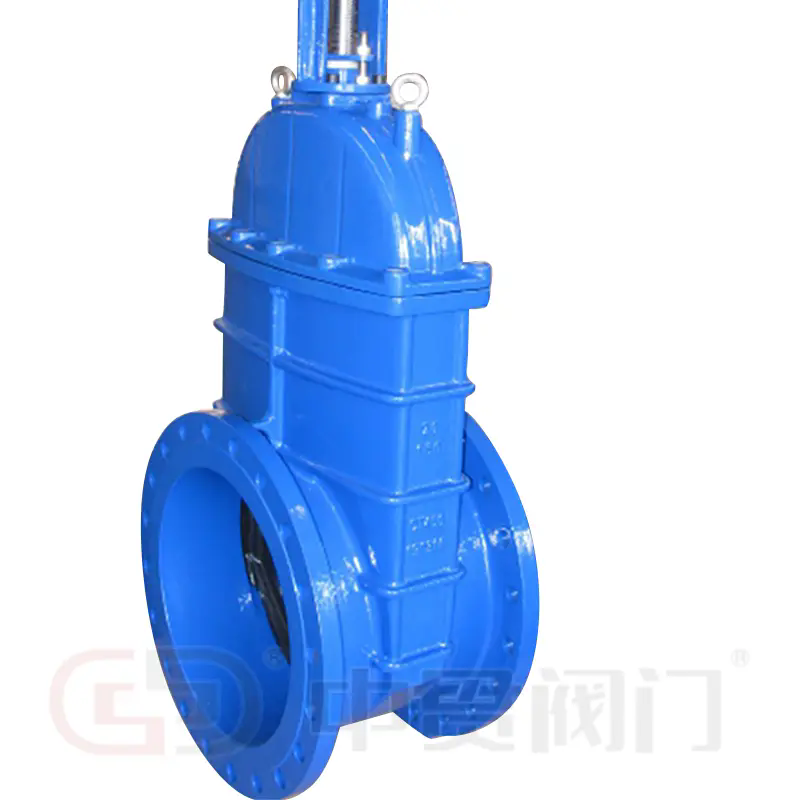

Құрылымдық тұрғыдан алғанда, ысырма клапандарының жалпы конфигурацияларына өсетін өзек және көтерілмейтін өзек конструкциялары кіреді. Көтеріліп тұратын қақпа клапандары клапанның орналасуын визуалды растауды қамтамасыз етеді, ал тік саңылаулары шектеулі қондырғыларда көтерілмейтін өзек конструкцияларына артықшылық беріледі. Ішінде ысырма клапандары қатты сыналарды, икемді сыналарды немесе параллель сырғымалы қақпаларды пайдалана алады, олардың әрқайсысы қысым, температура және баспа құралдарының сипаттамалары негізінде таңдалады.
Техникалық параметрлерді түсіну белгілі бір жүйеде қақпа клапанының жарамдылығын бағалау үшін өте маңызды. Бұл параметрлер тығыздау сенімділігіне, пайдалану қауіпсіздігіне және ұзақ мерзімді ұзақ мерзімділікке тікелей әсер етеді.
| Параметр | Сипаттама | Өнеркәсіптік маңызы |
|---|---|---|
| Номиналды диаметр (DN) | Клапанның ішкі өту өлшемі | Құбыр өлшемдерімен және ағын талаптарымен үйлесімділікті қамтамасыз етеді |
| Қысым көрсеткіші (PN/класс) | Максималды рұқсат етілген жұмыс қысымы | Жүйедегі қысым жағдайында қауіпсіз жұмысты анықтайды |
| Дене материалы | Әдетте шойын, көміртекті болат, тот баспайтын болат, легирленген болат | Коррозияға төзімділікті, беріктік пен температураға төзімділікті анықтайды |
| Орындық материал | Металлдан металға немесе жұмсақ отыратын конструкциялар | Тығыздау жұмысына және тозуға төзімділікке әсер етеді |
| Жұмыс температурасы | Рұқсат етілген ең төменгі және максималды температуралар | Жоғары температура немесе криогендік жүйелерде клапанның тұтастығын қамтамасыз етеді |
| Қосылымды аяқтау | Фланецті, бұрандалы, дәнекерленген | Орнату әдісіне және техникалық қызмет көрсетудің қол жетімділігіне әсер етеді |
Бұл параметрлерді жүйенің дизайн шарттарымен дәл сәйкестендіру сәтсіздік қаупін азайтады және өмірлік цикл құнын оңтайландырады. Жоғары қысымды немесе жоғары температура жағдайында материалды таңдау және орындық дизайны ерекше маңызды болады.
Қақпа клапандары қарапайым құрылымы мен сенімді өшіру мүмкіндігіне байланысты көптеген салаларда қолданылады. Суды тазарту және коммуналдық жабдықтау жүйелерінде ысырма клапандары әдетте толық ағынды өткізу қабілеті мен төмен шығынды қажет ететін негізгі тарату желілерінде орнатылады.
Мұнай-газ секторында ысырма клапандары жоғары, орта және төменгі ағынды операцияларда қолданылады. Олардың жоғары қысымдар мен температураларға төтеп беру қабілеті оларды шикі мұнай құбырларына, өңдеу қондырғыларына және қоймаларға жарамды етеді. API және ASME сияқты өнеркәсіптік стандарттар көбінесе осы орталарда олардың дизайны мен сынақтарын басқарады.
Электр қуатын өндіру қондырғылары қазандықтың қоректік су жүйелеріндегі, бу желілеріндегі және салқындату тізбектеріндегі қақпа клапандарына сүйенеді. Мұнда термиялық циклге және абразивтік орталарға төтеп беру қабілеті үшін металдан жасалған қақпа клапандарына артықшылық беріледі. Химиялық өңдеу зауыттары химиялық үйлесімділік пен тығыз өшіруді қажет ететін қақпа клапандарын да пайдаланады.
Осы салаларда дәйекті талап ағынды модуляциядан гөрі сенімді оқшаулау болып табылады, бұл клапанның дұрыс орналасуы мен пайдалану тәжірибесінің маңыздылығын күшейтеді.
Қақпа клапанын таңдау қысымды, температураны, тасымалдаушы түрін және іске қосу жиілігін қоса алғанда, жұмыс жағдайларын нақты түсінуден басталады. Артық спецификация қосымша пайдасыз шығынды арттырады, ал төмен сипаттама операциялық тәуекелді тудырады.
Техникалық қызмет көрсету тәжірибелері өзек жіптерін, орауыштың тұтастығын және орындық жағдайын мерзімді тексеруге бағытталған. Қақпа клапандары дроссельге арналмағандықтан, діріл мен орындықтың зақымдалуын болдырмау үшін қызмет көрсету кезінде ішінара ашуды болдырмау керек.
Өнімділікті бағалау көбінесе гидростатикалық сынауды, орындықтардың ағып кетуін сынауды және іске қосу кезінде өлшемді тексеруді қамтиды. Қызмет ету мерзімі ішінде момент талаптарын және тығыздау өнімділігін бақылау тозуды немесе тураланбауды ертерек көрсетеді.
С: Ағынды реттеудегі қақпа клапаны шар клапанынан қалай ерекшеленеді?
A: Қақпа клапаны қақпаны көтеру немесе түсіру үшін сызықты қозғалысты пайдаланады, бұл ашық кезде толық ұңғылы ағынды және ең аз қысым жоғалтуды қамтамасыз етеді. Шар клапаны айналмалы қозғалысты пайдаланады және жылдам жұмыс істеу үшін жақсырақ, бірақ дизайнға байланысты жоғары ағынға қарсы тұруды қамтамасыз етуі мүмкін.
С: Ұзақ мерзімді сенімділікті қамтамасыз ету үшін қақпа клапанын қалай орнату керек?
Ж: Жүйе жұмысы кезінде қақпақ клапандары толығымен ашық немесе толық жабық орнатылып, құбырдың орталық сызықтарымен туралануы және сыртқы кернеуді болдырмау үшін қолдау көрсетілуі керек. Бағананың дұрыс бағдарлануы және айналу моментінің сипаттамаларын сақтау маңызды.
С: Өнеркәсіптік жүйелерде қақпа клапандарына қаншалықты жиі техникалық қызмет көрсету керек?
A: Техникалық қызмет көрсету жиілігі жұмыс жағдайларына байланысты, бірақ мерзімді тексеру ұсынылады, әсіресе жоғары температура немесе коррозиялық орталарда. Кәдімгі велосипедпен жүру сабақтың құрысуын және қаптаманың деградациясын болдырмауға көмектеседі.
Қақпа клапандары құрылымдық қарапайымдылығына, толық ағынды мүмкіндігіне және сенімді өшіру өнімділігіне байланысты өнеркәсіптік сұйықтықты басқарудың негізгі құрамдас бөлігі болып қала береді. Техникалық параметрлерді, қолдану жағдайларын және техникалық қызмет көрсету тәжірибесін дұрыс теңестіргенде, қақпа клапандары ұзақ қызмет ету мерзімін және болжамды жұмысты қамтамасыз етеді.
Өндіріс стандарттары дамып, материалдық технологиялар дамыған сайын, қақпа клапандары барған сайын талап етілетін жұмыс орталарына бейімделуді жалғастыруда.Чжунгуан клапаныпрактикалық салалық талаптарды ескере отырып, халықаралық стандарттарға сәйкес жасалған қақпа клапандарының шешімдерін жеткізуге назар аударады.
Қосымша техникалық мәліметтер, қолданбалы нұсқаулық немесе жобаға қатысты қолдау алу үшін,бізбен хабарласыңыЧжунгуан клапаны өнімдерін сіздің құбыр жүйесіне сенімділікпен және тиімділікпен қалай біріктіруге болатынын талқылау.
