Көбелек клапандарды қосу әдістерін таңдауға арналған негізгі нұсқаулық

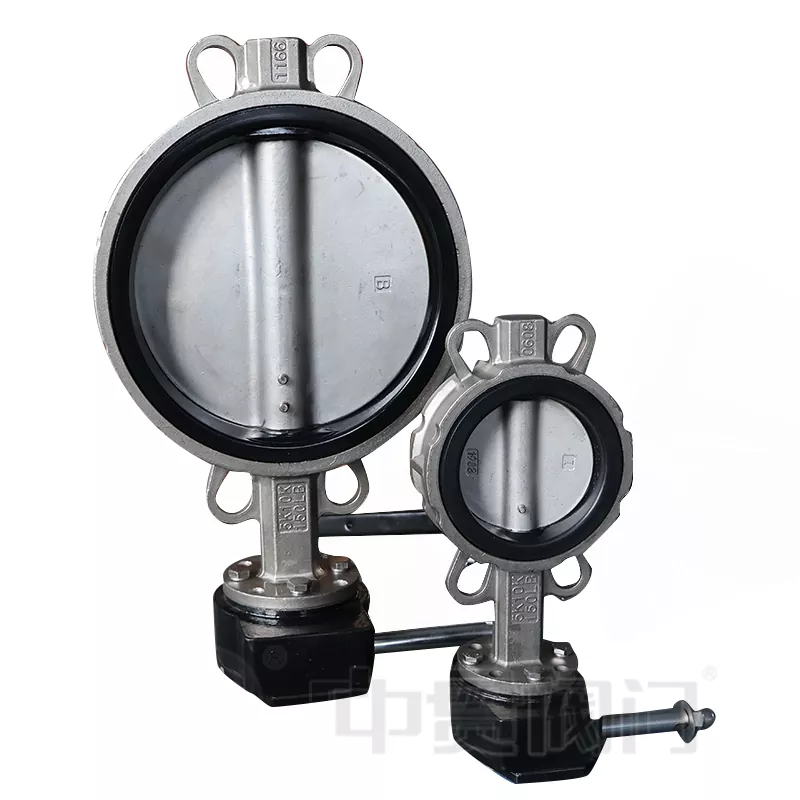

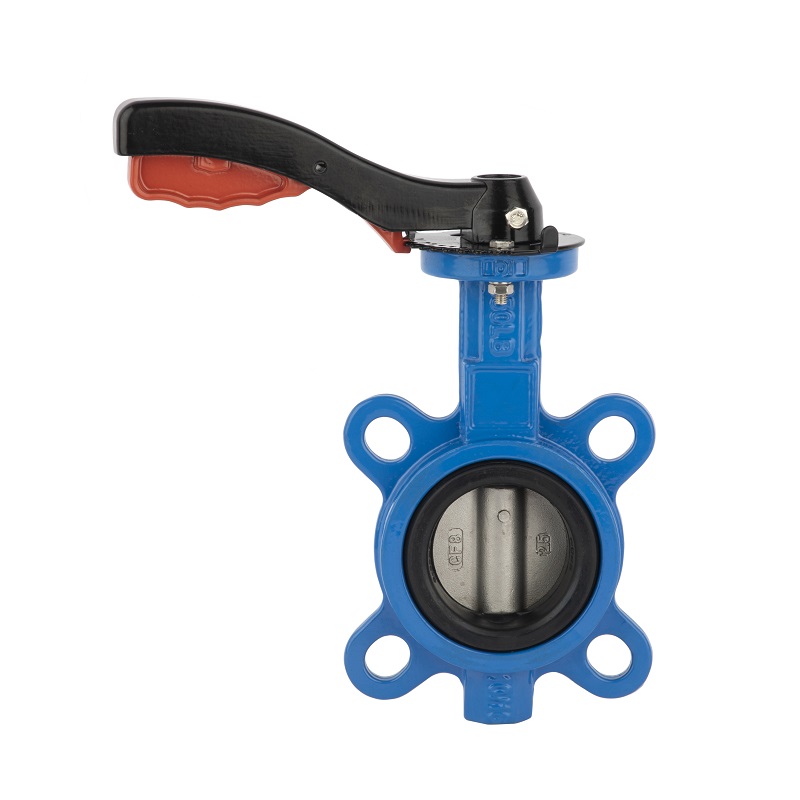

1. Вафли
Негізгі артықшылықтары: жұқа құрылым (фланец түрінен 30% ~ 50% жұқа) және жеңіл (салмақты төмендету 20% ~ 40%)
Қажетті сценарийлер: оны әдетте ғарышқа төзімді құбырларда (жабдықтармен / жөндеу жобалары) пайдаланады.
Кәдімгі қосымшалар: ауаның орталық кондиционері айналатын су құбырлары және Fire Sprinkler негізгі құбырлары (PN10 ~ 16)

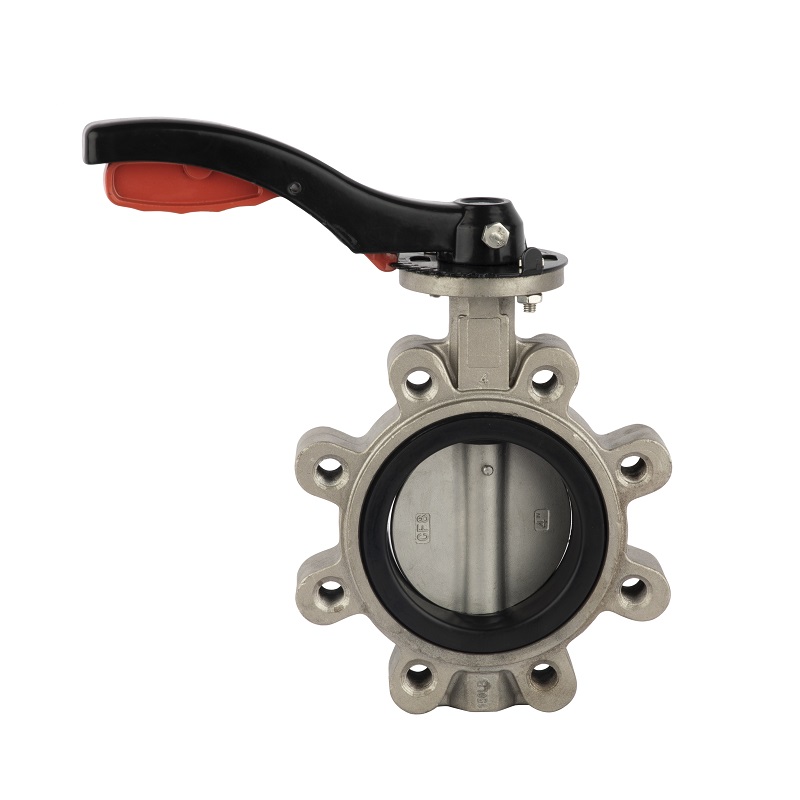

2. Қиыршық
Негізгі артықшылықтары: бірыңғай қысымды оқшаулау, алынбалы бір жақты болттар
Қажетті сценарийлер: сегменттелген қысымды тексеру / техникалық қызмет көрсету (аудандастырылған сумен жабдықтау), тік құбырларды орнату
Әдеттегі қосымшалар: сумен жабдықтаушы сорғы бөлменің розеткасы, салқындату су жүйесі сегменттелген клапан (PN10)

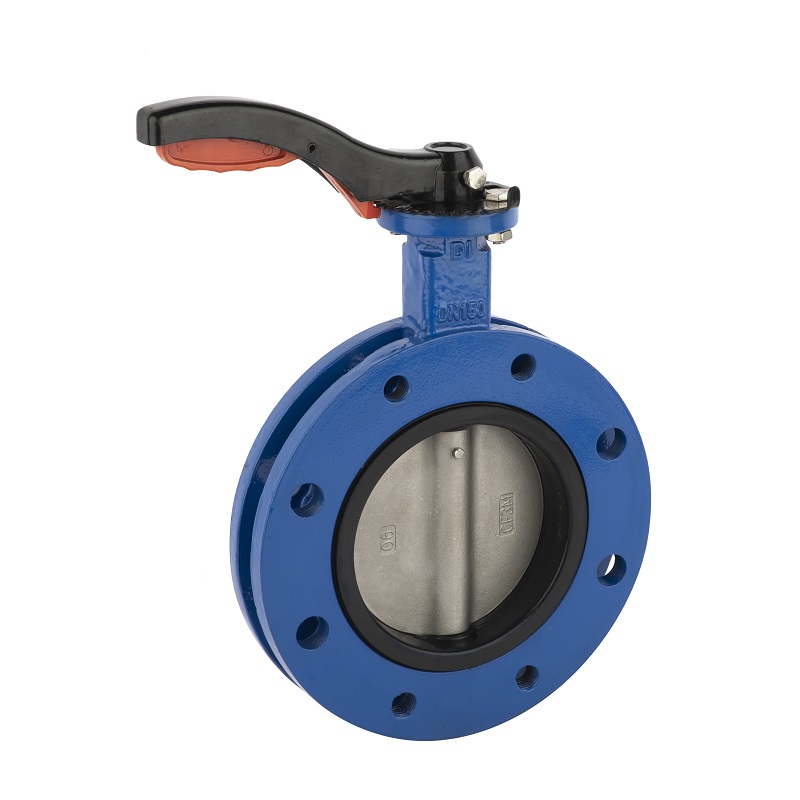

3. Фланеген
Негізгі артықшылықтары: тығыздаудың ең жоғары сенімділігі, құбырдың кернеуі мен деформацияға төзімділік
Қажетті сценарийлер: жиі бөлшектеу және тазалау (резервуарға кері жуғыш клапан), жоғары ағып кетуге қойылатын талаптар (тамақ өнімдері су құбыры)
Типтік қосымшалар: ағынды суларды тазарту құбыры, фармацевтикалық таза суды жеткізу құбыры (PN6 ~ 16)
4. U-бөлім
Негізгі артықшылықтары:
▶ ️ Жұмсақ тығыздағыш сақинаны қорғаңыз (экструзияның алдын алу)
▶ ️ Қысқыш түрінің жеңіл артықшылығын сақтаңыз (30% ~ 50% төмен)
Қажетті сценарийлер:
▶ ️ ️ EPDM / PTFE жұмсақ тығыздағыш клапан
▶ ️ Құбырларды жиі бөлшектеу және тазарту (CIP тазалау)
▶ ️ Біркелкі емес фланецті орнату беті
Типтік қосымшалар: тамақ және фармацевтикалық түйіршік құбырлары, DN300 + су тазарту қондырғыларындағы клапандар
Таңдау бойынша кеңестер: герметизациядан қорғау үшін U-Flange таңдаңыз, бос орындардың сезімталдығы үшін қысқыш түрін таңдаңыз, аяқталу нүктесін оқшаулау үшін қақпақты таңдаңыз және жоғары жиілікті техникалық қызмет көрсету сценарийлері үшін фланец түрін қолданыңыз.
