EN593 стандартты көбелек клапан

Еуропадағы өнеркәсіптік клапандар саласындағы маңызды сипаттама ретінде EN593 жобалау стандарты металл көбелек клапандарын жобалау, өндіру және сынаудың жүйелі негізін ұсынады. Бұл мақала стандарттың негізгі талаптарын терең талдайды және осы Стандартқа сәйкес келетін көбелектің клапандарының техникалық артықшылықтарын зерттейді (EN 593 жобалау стандартты клапан) өнеркәсіптік сценарийлерде.

EN593 стандартының негізгі сипаттамалары

EN593-ді Еуропалық стандарттау комитеті әзірледі (CEN) және фланерленген немесе бөкселердегі металл флэш-клапандарды жобалауға, ал оқшаулану, реттеу және бақылау функцияларын қамтиды. Оның техникалық бағыттары:

Қысым және өлшем диапазоны:

1. Номиналды қысым (PN): 2,5-тен 40 бар; Американдық стандартты баға (класс): 150-ден 300-ге дейін;

2. Номиналды диаметрі (DN): DN20-ден DN20-ге дейін, диаметрі 2,4 метрлік диаметрі (DN2400);

3. Арнайы қосымшалар (процестерді басқару сияқты) EN1349 және EN60534-2-1 қосымша стандарттарға сілтеме жасауды талап етеді.

Material and structural requirements:

1. Клапанның корпусы коррозияға қарсы металдан жасалған (мысалы, көміртекті болат, тот баспайтын болат немесе дуплексті болат) және EN 10204 материалдық сертификациясына сәйкес келуі керек;

2. Клапанның сабағы мен көбелек плитасы бұралу күші болуы керек, ал клапанның орындық пломбасы жұмсақ тығыздағыштарға (EPDM / FKM) немесе металлға металлға арналған қатты тығыздағыштарға бейімделуі керек;

3. Фланецке қосылу өлшемдері жаһандық өзара алмастыруды қамтамасыз ету үшін EN 558 стандартын қатаң сақтаңыз.

Өнімділік тестінің сипаттамалары:

1. герметикалық тест: ISO 5208 стандартына сәйкес нөлдік ағып, нөлдік ағып кетуге арналған қысым 1,1 есе жоғары;

2. Операциялық морканы тексеру: Жетек орнатылғаннан кейін, ол 1000 ашылу және жабу циклы сынақтарынан өтуі керек, сонымен қатар моменттің ауытқуы - 5%;

3

Oyen593 дизайн стандартты көбелек клапаны осы стандартты қатаң сақта, егер сізге басқа стандартты растау қажет болса, бізбен хабарласыңыз.

Техникалық артықшылықтар

Техникалық артықшылықтары:

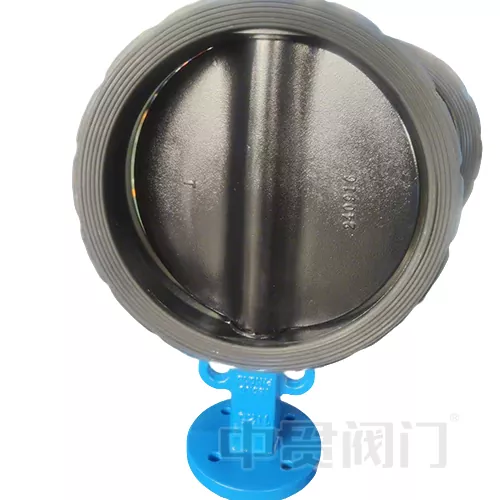

EN593 стандартына сәйкес келетін көбелек клапаны (EN593 дизайнның стандартты көбелгі клапаны) келесі сценарийлерде жақсы орындайды:

Қатал ақпарат құралдарына бейімделу:

1

2. Мысалы, DN1600 клапаны сульфурды қалпына келтіру жүйесінде ұзақ уақыт бойы H2S коррозиясына төтеп бере алады.

Жоғары тиімді герметикалық дизайн:

1. Екі бағытты герметикалық құрылым (қос эксцентрлік немесе үш есе эксцентрлік) ашылу мен жабылу тәрізді және клапанның жұмысын ұзартады;

2. Жұмсақ тығыздағыш клапанның қақпағының ағып кету деңгейі VI класына (көпіршікті деңгейлі мөр) жетеді, ал қатты тығыздағыш өрт қауіпсіздігі стандартына сәйкес келеді (API 607).

Потенциалды интеллектуалды жаңарту

1. Стандартталған ISO521111111110 Білік интерфейсі (F05-F25) электр / пневматикалық жетектердің тез біріктіруін қолдайды;

2. Заттардың индустриалды интернімен (IIOT), клапан моментімен, температура мен ағып кету туралы ескерту деректерін нақты уақыт режимінде бақылауға болады.
