Түйінді дәнекерлеу дегеніміз не? BW-ден SW-ге, фланецті, бұрандалы қосылыстардан қандай айырмашылықтар бар?

2026-05-12 0 Маған хабарлама қалдырыңыз

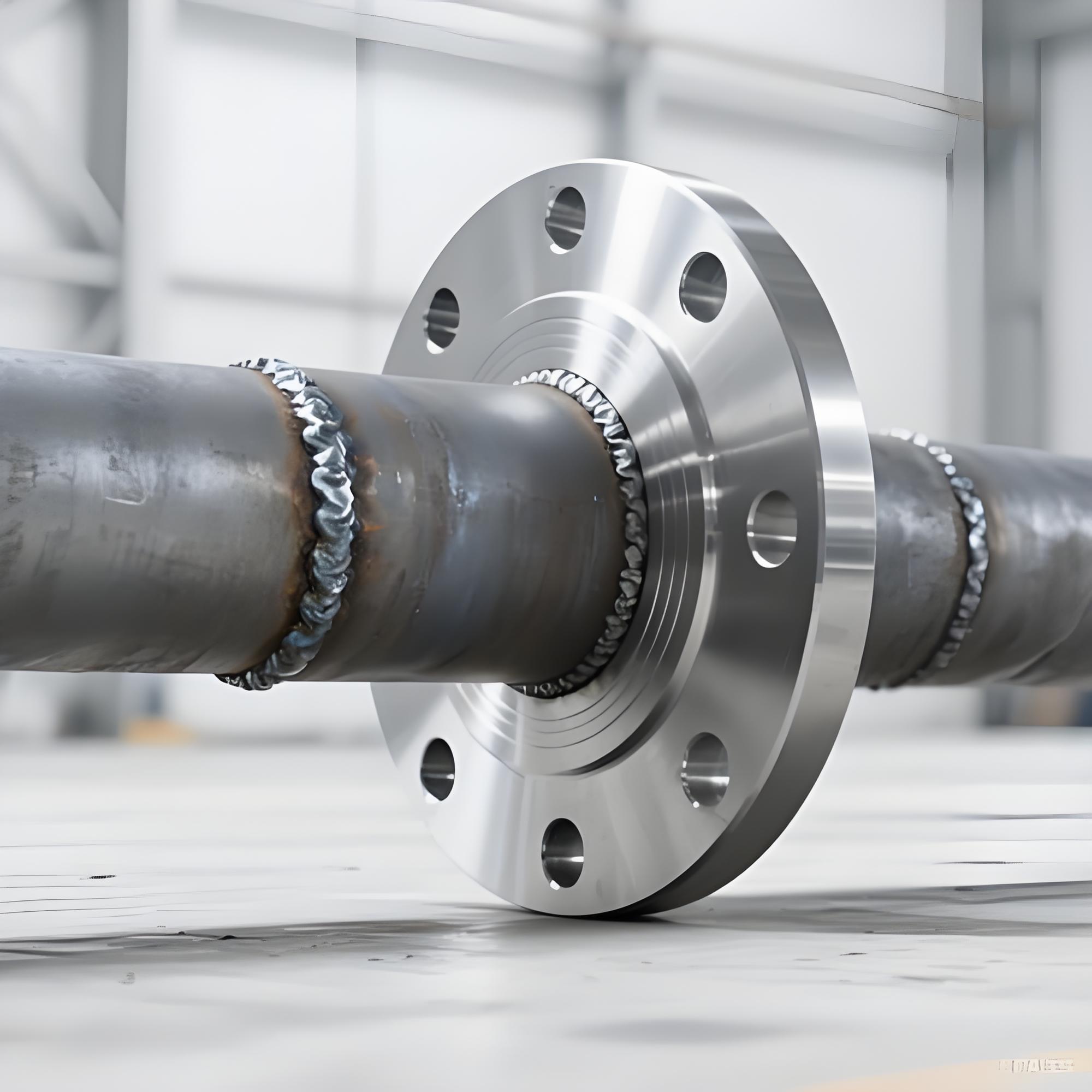

Түйіспелі дәнекерлеу - екі дайындаманың ұштары бір-біріне қарама-қарсы орналастырылған, бір уақытта бүкіл соңғы бет бойынша қыздырылған және қатты күйдегі екі дайындама арасындағы атомдық байланысқа жету үшін қысым практикалық болатын, сондықтан оларды бір бөлікке біріктіретін дәнекерлеу әдісі.

Сізге әсерлі түсінуге көмектесу үшін көптеген көзқарастардан салыстыру ұсынылады:

1. «Разка дәнекерлеуден» айырмашылығы (әдетте шағын ұңғылы құбырлар үшін қолданылады)

Салыстыру элементі	Түйінді дәнекерлеу	Розеткамен дәнекерлеу
Қосылу әдісі	Ұштары біркелкі тізіліп, тікелей дәнекерленген	Бір ұшы екіншісіне салынып, сыртынан филе дәнекерленген
Құбыр өлшемінің диапазоны	Әдетте DN50 және одан жоғары үшін қолданылады	Әдетте DN50 және одан кішірек үшін қолданылады
Дәнекерлеу түрі	Түйінді дәнекерлеу, толық ену	Толық енбеген филе дәнекерлеуі
Ішкі алшақтық	Қадамсыз, тегіс ішкі қабырға	Тасымалдағыштарды жинауы немесе коррозияға әкелуі мүмкін бос орын бар
Тексеру әдісі	Рентгенограммаға түсіруге болады (РТ), жоғары сенімділік	Рентгенограмма (РТ), көбінесе МТ немесе ПТ қиын
Күш қабілеті	Жоғары қысымға, температураға және шаршау жүктемелеріне төтеп беруге қабілетті	Төмен қысымды және статикалық жағдайларға қолайлы

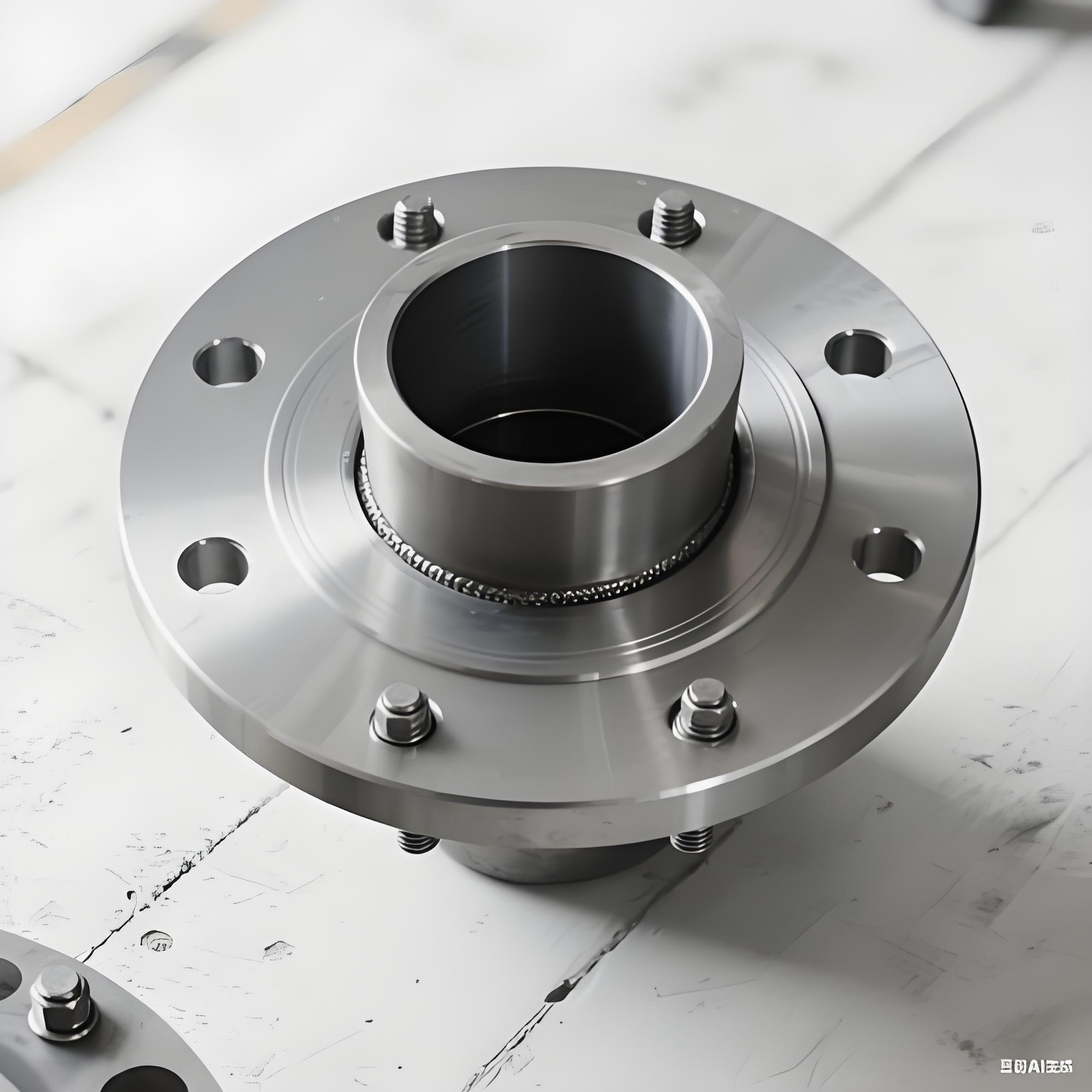

2. «Фланецті қосылымнан» айырмашылығы (көбінесе клапандар мен жабдық интерфейстері үшін пайдаланылады)

Салыстыру элементі	Түйінді дәнекерлеу	Фланецті қосылым
Байланыс табиғаты	Тұрақты, алынбайтын	Алынбалы, жөндеуге және ауыстыруға оңай
Тығыздау нүктесі	Тығыздағыш тығыздағыш жоқ; дәнекерлеудің өзі тығыздағыш болып табылады	Тығыздағыштар мен болттарға сүйенеді; ықтимал ағып кету нүктелері бар
Қызмет көрсету шарттары	Жоғары температура, жоғары қысым, қатты температура циклі	Кәдімгі шарттарды әртүрлі тығыздағыш рейтингтерімен жаңартуға болады
Орнату және техникалық қызмет көрсету	Білікті дәнекерлеуші қажет; дәнекерлеуден кейін өзгерту қиын	болтты бұрау арқылы жылдам құрастыру; тексеруге ыңғайлы
Салмақ және кеңістік	Шағын құрылым, фланецсіз, кеңістік пен материалды үнемдейді	Фланецтер көбірек орын алады, салмақ пен шығынды қосады
Типтік қолданбалар	Негізгі бу желілері, сутегіге қызмет көрсету желілері, жоғары температурадағы жоғары қысымды клапан қосылымдары	Тұрақты бөлшектеуді қажет ететін жабдық интерфейстері, клапандар немесе құбыр бөліктері

3. «Бұрандалы қосылымнан» айырмашылығы (көбінесе шағын тесік, төмен қысым үшін қолданылады)

Салыстыру элементі	Түйінді дәнекерлеу	Бұрандалы қосылым
Тығыздау сенімділігі	Өте жоғары, ағып кетпейді (дәнекерленген жік жақсы болса)	Төмен, тығыздағышқа немесе PTFE таспасына сүйенеді; діріл әсерінен босауы мүмкін
Қысым/Температура шегі	Өте жоғары қысым және өте жоғары температура үшін пайдалануға болады	Орташа/төмен қысыммен және қалыпты немесе қалыпты температурамен шектелген
Қосылу күші	Біртұтас балқытылған, беріктігі негізгі металға жақын	Жіп түбіріндегі кернеу концентрациясы
Орнату қиындығы	Дәнекерлеу жабдықтары мен білікті дәнекерлеуші қажет	Тек қол құралдары қажет; орнында тез жинауға болады
Ағып кету қаупі	Дәнекерленген жік жақсы болса, ағып кету дерлік болмайды	Температураның айналуымен немесе дірілмен ағып кету біртіндеп орын алуы мүмкін

Түйіндеме: "Түйінді дәнекерлеуді" қашан таңдау керек?·
Құбырдың өлшемі≥ DN50
Қызмет:жоғары температура (мысалы, 450°C жоғары) немесе жоғары қысым (мысалы, 10МПа жоғары)
Нөлдік ағып кету қаупі қажет, мысалы, улы, жанғыш немесе жарылғыш орта
Бақыланатын дәнекерлеу сапасы үшін құбырды рентгенографиядан өткізу керек
Ұзақ дизайн мерзімі, ең аз немесе күтілмейтін техникалық қызмет көрсету (мысалы, электр станцияларындағы негізгі бу желілері)

Бір сөйлемде: Түйінді дәнекерлеу - ең берік, ең сенімді және алынбайтын қосылым әдісі, үлкен саңылау, жоғары температура, жоғары қысым, ағып кетпейтін ауыр қызмет көрсету жағдайларына жарамды.
