Вафли типті қосылым клапандарды бекіту әдісі болып табылады (әсіресекөбелек клапандар,тексеру клапандарыжәне т.б.) ұзын болттарды пайдаланып құбыр фланецтері арасында. Оның анықтаушы сипаттамасы: клапанның жеке интегралды фланецтері жоқ; орнына клапанды ортасында бекіту үшін екі құбырдың фланецтері арқылы ұзын болттар өтеді.

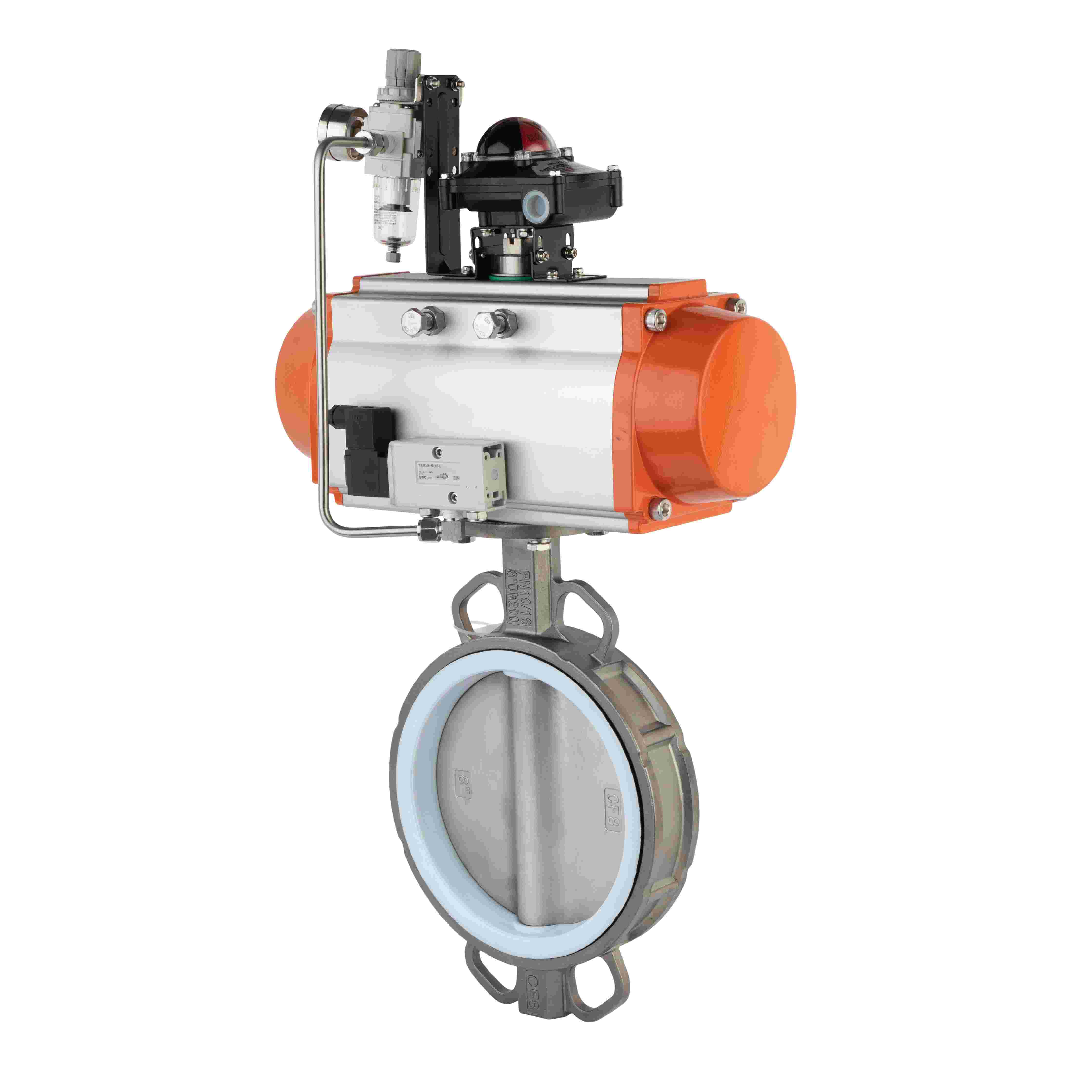

Клапан: клапанның корпусында фланец болттарының саңылаулары жоқ, тек тегіс орналасатын беті бар. Жалпы мысалдар: вафельді көбелек клапандар, вафельді тексеру клапандары.
Болттар: әдетте екі құбыр фланецтерінің болт саңылауларынан өтуге жеткілікті ұзындықтағы бұрандалар немесе болттар арқылы.
Құбыр фланецтері: Құбыр ұштары стандартты фланецтермен жабдықталуы керек.
Жаңғақтар: қатайту үшін қолданылады.
Вафельді клапанды екі құбырдың фланецтерінің арасына қойыңыз.
Ұзын болттарды бір құбыр фланецінің болт саңылаулары арқылы → вафли клапанының корпусындағы калибрлеу саңылаулары арқылы → кері құбыр фланецінің болт саңылаулары арқылы салыңыз.
Жаңғақтарды екі жағынан бекітіңіз. Жаңғақтарды қатайту кезінде екі құбыр фланецтері бірге тартылады.
Бұл қысқыш күш фланецтер арасындағы клапанды тығыздайды, тығыздағыш интерфейсті құрайтын тығыздағыштар (немесе клапанның кірістірілген серпімді тығыздағышы).
| Ерекшелік |
Вафли түрі |
Фланецті (дәстүрлі) |
| Болттар |
Ұзын болттар; фланец саңылауларымен бірдей сан |
Болттар/гайкалардың екі жинағы (әр фланецке бір) |
| Клапанның құрылысы |
Жеңіл, жұқа, ықшам |
Ауыр, ұзын, интегралды фланецтері бар |
| Орнату/жою |
Клапанды алу үшін екі жағын ажыратуды қажет етеді |
Бір фланецті бұрау арқылы клапанды алып тастауға болады |
| Құны |
Клапанның төмен құны; құбыр фланецтері әлі де қажет |
Жоғары клапан + фланец құны |
| Салмағы |
Жарық; үлкен диаметрлер үшін өте қолайлы |
Ауыр |
| Ағып кету жолдары |
Азырақ (екі тығыздау беті: әр жағынан клапаннан фланецке дейін) |
Көбірек (төрт беті: екі фланецті тығыздағыш және екі фланецтен клапанға дейін) |
