Вафли типті қосылым дегеніміз не?(2)

Вафельді түрдегі қосылым - бекіту әдісіклапандар(әсіресекөбелек клапандар, тексеру клапандарыжәне т.б.) ұзын болттарды пайдаланып құбыр фланецтері арасында. Оның анықтаушы сипаттамасы: клапанның жеке интегралды фланецтері жоқ; орнына клапанды ортасында бекіту үшін екі құбырдың фланецтері арқылы ұзын болттар өтеді.

1. Негізгі артықшылықтар мен кемшіліктер

Артықшылықтары:

Кеңістікті үнемдеу: Вафли клапанының ұзындығы (бетпе-бет өлшемі) фланецті клапанның 1/3-1/4 бөлігін құрайды.

Шығындарды азайту: клапан корпусындағы екі интегралды фланецті соғуды/өңдеуді болдырмайды.

Жеңіл: әсіресе үлкен диаметрлер үшін (мысалы, DN200 және одан жоғары) көтергіш жабдықсыз қолмен өңдеуге болады.

Кемшіліктері:

Өз бетінше алып тастау мүмкін емес: Вафельді клапанды ауыстыру үшін екі құбыр фланецін де ажырату керек (яғни, құбырды бір-бірінен жылжыту керек). Сондықтан оны құбырдың тұйық ұштарында немесе тек бір жағы қол жетімді жерлерде қолдануға болмайды.

Жақсы туралауды қажет етеді: тураланбаған құбыр фланецтері клапанды бұрап, тығыздағыштың бұзылуына әкелуі мүмкін.

Өте жоғары қысым үшін емес: Әдетте төмен және орташа қысымда қолданылады (≤ PN40 / Сынып 300); өте жоғары қысым клапан корпусын бұрмалауы мүмкін.

2. Жалпы қолданбалар

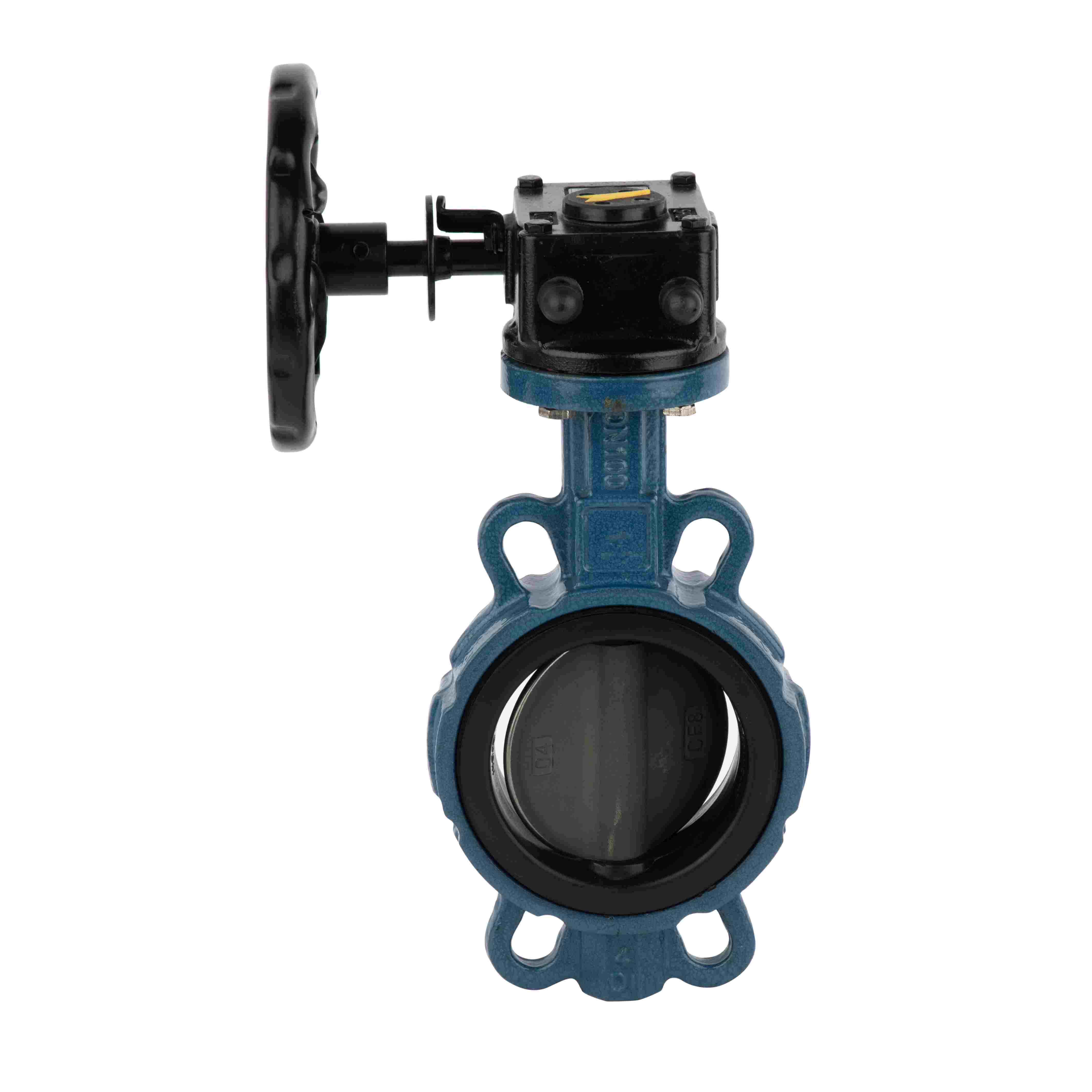

Вафельді көбелек клапандар: Суды тазарту, HVAC, өртке қарсы жүйелер – төмен баға мен орнатудың қарапайымдылығына байланысты кең таралған.

Вафельді тексеру клапандары: кері ағынды болдырмайды; фланецтер арасында тікелей қысылған бұрылмалы тексеру клапандарынан әлдеқайда қысқа.

Вафельмен қапталған клапандар: коррозияға төзімді қолданбалар.

3. Орнату туралы ескертпелер

Болт ұзындығын дәл есептеу керек:

2 × құбыр фланецінің қалыңдығы + клапанның бетпе-бет ұзындығы + 2 × тығыздағыш қалыңдығы + 2 × гайка биіктігі

Сәйкес вафельді қосылым стандарттарын (мысалы, EN 593, API 609, GB/T 12238) сәйкес құбыр фланец стандарттарымен (мысалы, GB/T 9119, HG/T 20592) пайдаланыңыз.

Біркелкі емес қысуды болдырмау үшін біркелкі болт моментін қолданыңыз, бұл дискіні байланыстыруы мүмкін (көбелек клапандарымен жиі кездесетін мәселе).

Түйіндеме

Вафли түрі - жеңіл салмаққа, төмен бағаға және жылдам орнатуға бағытталған қосылым дизайны. Ол негізінен клапанды екі құбыр фланеці арасындағы «қысылатын құрамдас» ретінде қарастырады. Таңдау кезінде қысым деңгейін, техникалық қызмет көрсетуге қол жеткізуді және жою жиілігін ескеру керек.
