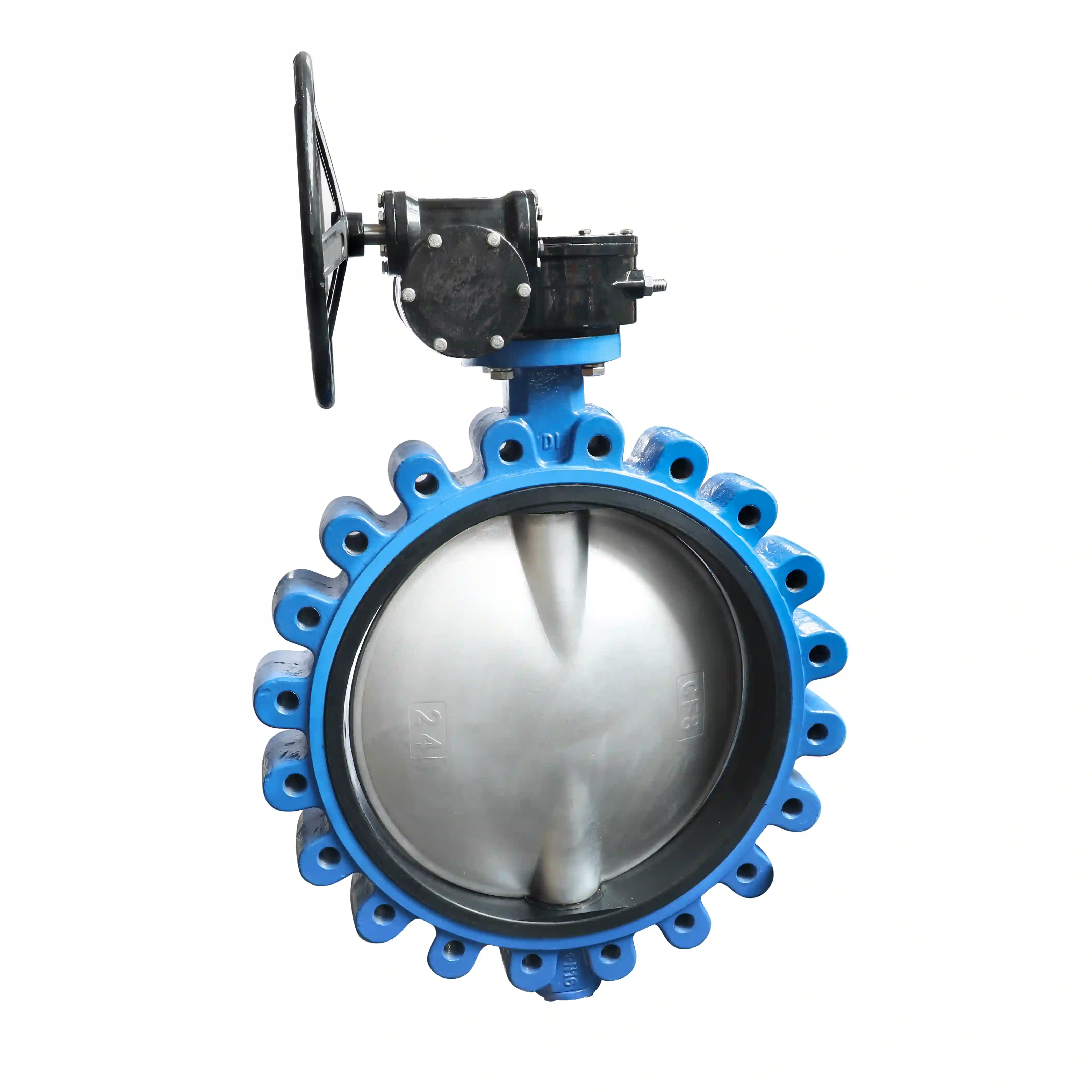

«Түйме тәрізді қосылым» әдетте құбыр фланецтері арасында ілгек тәрізді көбелек клапанын орнату әдісін білдіреді. Бұл қосылу әдісі өнеркәсіптік құбыр жүйелерінде өте кең таралған. Ол өз атауын болт саңылаулары бар «құлақ» құрылымдары бар клапан корпусынан алады.
Бұл қосылым әдісін жақсырақ түсіну үшін оны басқа кең таралған түрімен салыстыруға болады: вафли стиліндегі қосылым.
Тәуелсіз қосылым, кедергі жасамайды: құлақ түріндегі қосылымның ең көрнекті ерекшелігі - бұл екі жағындағы құбырлар болттардың көмегімен клапанға тәуелсіз бекітіледі. Яғни, сол жақтағы фланец клапанның сол жақ құлақшаларына, ал оң жағы оң жақ құлақшаларға дәл осылай бекітіледі. Бұл қарама-қарсы жағындағы тығыздағышқа әсер етпестен, құбырдың әр жағын дербес алып тастауға мүмкіндік береді.
қойыңызілгек тәрізді көбелек клапанекі құбыр фланецтерінің арасында және болт саңылауларын туралаңыз.
Әр жақтағы фланецті бұрандалы саңылауларға немесе клапанның сәйкес құлақшаларындағы өтпелі тесіктерге мықтап бекіту үшін болттарды пайдаланыңыз.
Бұл дизайн бірнеше артықшылықтарға ие:
«Тұйық» қызметті жеңілдетеді: Клапанды құбырдың соңына орнату қажет болғанда (мысалы, құбырдың ұшында су төгетін клапан ретінде), бір жағында тек фланец болады. Құлақ тәрізді клапанды сол жалғыз фланецке тікелей бұрандатуға болады - вафли стиліндегі клапан жасай алмайды.
Жақсартылған жүйе тұрақтылығы: Ұзын болттарды фланецтер арасында қысатын пластинка тәрізді клапандармен салыстырғанда, ілгек тәрізді клапандардың тәуелсіз бекітілуі күшті қолдауды қамтамасыз етеді. Құбырлар діріл немесе құбылмалы қысымды сезінетін қолданбаларда бұл қосылу әдісі жоғары тұрақтылық пен сенімділікті ұсынады.
Жеңіл техникалық қызмет көрсету: Құбырдың екі жағы бір-бірінен тәуелсіз жалғанғандықтан, клапанға қызмет көрсету немесе ауыстыру қажет болғанда, тек жұмыс істеу керек жағын ғана бөлшектеу керек. Құбырдың екі жағын бір уақытта ажыратудың қажеті жоқ, бұл тоқтау уақытын айтарлықтай азайтады.
-
