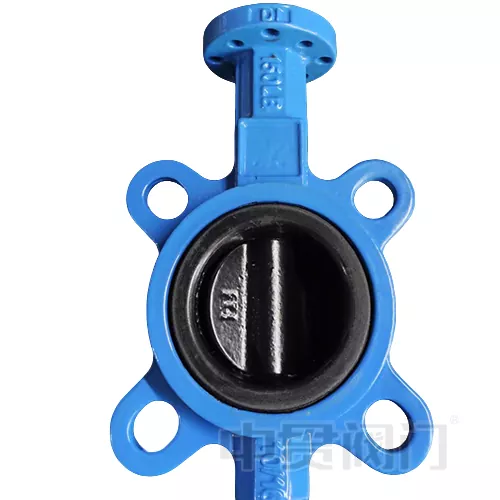

Halar қапталған дискілік көбелек клапан

Halar жабыны бар дискі көбелек клапаны өте жоғары коррозияға төзімділікке қол жеткізу үшін дискінің бетінде Halar (ECTFE) жабынын қолдана отырып, төтенше химиялық орталарға арналған. Қызмет көрсету температурасының диапазоны -40℃-ден 150℃-ге дейін (арнайы температураны қолдану үшін де орындық материалдарын ескеру қажет) және қалыңдығы 0,5-1,2 мм.

HALAR жабынының негізгі қызметі

HALAR (этилен-хлортрифторэтилен сополимер, ECTFE) - қалыңдығы 0,5~1,2 мм тығыз қорғаныс қабатын қалыптастыру үшін электростатикалық бүрку процесі арқылы көбелек пластинасының бетін біркелкі жабатын жоғары өнімді фторполимер. TheHalar қапталған дискі көбелек клапанында бұл жабынның негізгі функциялары мыналарды қамтиды:

1. Химиялық коррозияға төзімділік: ол 98% күкірт қышқылына, 37% тұз қышқылына, күшті сілтіге (мысалы, 50% NaOH) және органикалық еріткіштерге (мысалы, ацетон, ксилол) төтеп бере алады және коррозия жылдамдығы жылына 0,01 мм-ден аз;

2. Температураға төзімділік: ұзақ мерзімді пайдалану температура диапазоны -40 ℃ ~ 150 ℃, 180 ℃ термиялық соққыға қысқа мерзімді қарсылық;

3. Төмен өткізгіштік: Молекулярлық құрылым тығыз, көбелек пластинасының металл субстратының орташа енуіне байланысты коррозияға жол бермейді;

4. Тозуға төзімділік және жабысуға қарсы: беттік үйкеліс коэффициенті 0,3-ке дейін төмен, бұл түйіршікті ортаның адгезиясын азайтады және техникалық қызмет көрсету циклін ұзартады.

5. PTFE немесе PP жабындарымен салыстырғанда, HALAR механикалық беріктігі 50% -дан астамға артады, әсіресе жиі ашылатын және жабылатын жағдайларда, бұл жабынның жарылуын және құлауын болдырмайды.

Құрылымдық оңтайландыру:

HALAR жабынының физикалық қасиеттеріне бейімделу үшін біздіңHalar жабыны бар дискілі көбелек клапан мақсатты дизайнды қабылдайды:

1. Көбелек пластинасын дәл өңдеу: Негізгі материал 316L тот баспайтын болаттан немесе дуплексті болаттан жасалған және бетінің кедір-бұдырлығы CNC бұрау арқылы ≤Ra3,2μm болып, жабынға біркелкі адгезия негізін қамтамасыз етеді. Көбелек пластинасының шеті жабынның кернеу концентрациясын болдырмау үшін дөңгелектенеді.

2. Екі жақты тығыздау жүйесі: EPDM немесе FKM жұмсақ тығыздағыш клапан орнымен ол ≤PN16 (ISO 5208 стандартына сәйкес) қысымында екі жақты нөлдік ағып кетуге қол жеткізе отырып, HALAR жабыны бар «қатты-икемді композиттік» тығыздағыш интерфейсін құрайды.

3. ISO5211 жетегінің бейімделуі: Клапан діңінің үстіңгі жағы шаршы білік интерфейсімен (ISO5211 F05-F10 стандартына сәйкес) жабдықталған, оны тікелей пневматикалық/электрлік жетектермен орнатуға болады және айналу моментінің шығу қателігі ≤5% құрайды.

Қолданылатын медиа және типтік сценарийлер

Халярлық қапталған дискілік көбелек клапан келесі тасымалдағыштарға арналған:

1. Күшті қышқыл/сілті: мысалы, гальваникалық ерітінді (құрамында хром қышқылы бар), хлор-сілті процесіндегі ылғалды хлор газы, фосфор қышқылы концентраты;

2. Органикалық еріткіштер: бензол, күрделі эфирлер, кетондар және т.б. сияқты мұнай-химия аралық өнімдері;

3. Тотықтырғыш орта: сутегі асқын тотығы (концентрация≤50%), натрий гипохлорит ерітіндісі;

4. Жоғары таза сұйықтық: фармацевтика өнеркәсібіндегі CIP/SIP тазалау агенті, өте таза суды жеткізу.
