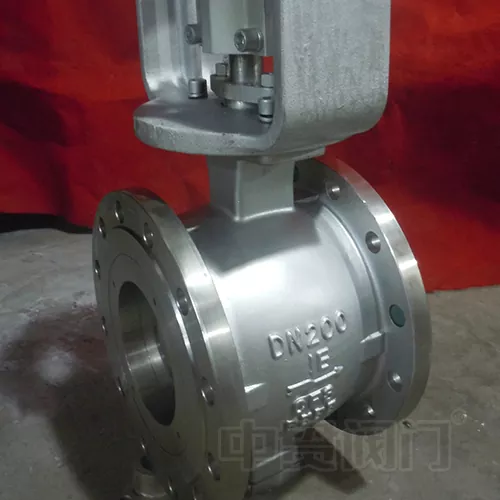

Тот баспайтын болаттан жасалған V-портты шарикті клапан

Чжунгуан тот баспайтын болаттан жасалған V-портты шарикті клапан - дәл ағынды модуляцияға және  қатал қызмет көрсету шарттарына арналған арнайы жасалған, өнімділігі жоғары өнеркәсіптік клапан. Жоғары сапалы тот баспайтын болаттан жасалған және жетілдірілген V-шар геометриясын қамтитын ол коррозиялық сұйықтықтарды, жоғары температура мен жоғары қысымды жүйелерді және құрамында ілінген бөлшектері немесе талшықты материалдары бар күрделі орталарды өңдеуде керемет.

Бұл клапан мұнай-химия өңдеу, электр қуатын өндіру, металлургиялық өңдеу, тамақ және сусындар өндірісі, фармацевтикалық өндіріс, целлюлоза-қағаз және қоршаған ортаны қорғау салаларында кеңінен қолданылады. It is widely recognized for its superior sealing integrity, exceptional wear resistance, and extended operational service life, making it an indispensable component in modern process control systems.

Негізгі дизайн мүмкіндіктері және техникалық артықшылықтары

1. Дәл басқаруға арналған дәл V-порт шарының геометриясы

Шардың бетіне өңделген V-тәрізді контур сызықтық және тең пайыздық басқару қисықтарын ұсына отырып, өте дәл ағын сипаттамаларына мүмкіндік береді. Айналдыру коэффициенті 100:1-ден асатын бұл клапан реакторды беруді басқару және ағынды теңестіру сияқты процесті қатаң реттеуді талап ететін қолданбалар үшін өте қолайлы.

2. Өзін-өзі тазарту Қырқу әрекеті бітелуді болдырмайды

V-портты шар айналғанда, V-тесігінің өткір жиегі күшті кесу әсерін       талшықтарды , целлюлоза талшықтарын , суспензияларды       сұйықтық ағынына  енген қатты бөлшектерді  тиімді кесіп                кесу  әсерін                 кесу әсерін           | Бұл бірегей өзін-өзі тазалау әрекеті баспа материалының жиналуын және клапанның кептелуін болдырмайды, бұл қағаз қоймасы, тұнба, ағынды су және басқа қатты заттар толтырылған сұйықтықтарды қамтитын күрделі қолданбаларда ерекше артықшылық береді.

3. Премиум металлургия және үстіңгі қабаттың шыңдалуы

• Негізгі материалдар: Клапан корпустары мен шарлар тот баспайтын болаттан жасалған жоғары сапалы нұсқаларда, соның ішінде 304, 316 және CF8M (CF3M) тот баспайтын материалдардың кең ауқымына тамаша төзімділікпен қол жетімді.

• Беттік жақсарту: Өте талап етілетін жағдайларда, тығыздағыш беттерді вольфрам карбидімен немесе жоғары жылдамдықтағы оттегі отынының (HVOF) термиялық бүрку технологиясы арқылы қолданылатын керамикалық жабындармен нығайтуға болады. Бұл өңдеу бетінің қаттылығын HRC 65 немесе одан жоғары деңгейге дейін жеткізеді, эрозияға, тозуға және тозуға төзімділікті күрт жақсартады және қапталмаған баламалармен салыстырғанда қызмет ету мерзімін бірнеше есе ұзартады.

4. Төтенше температура мен қысымға арналған тығыздаудың бірнеше шешімдері

Арнайы қызмет көрсету талаптарыңызға байланысты біз тығыздау конфигурацияларының ауқымын ұсынамыз:

• Soft Seal (PTFE/PPL): Ideal for ambient temperature, low-pressure, and clean media applications, achieving leakage rates as low as Class VI (zero visible leakage) .

• Metal Hard Seal (Metal-to-Metal): Engineered for high-temperature services up to 450°C (842°F) , high-pressure systems, and abrasive media, maintaining stable leakage performance at Class IV to VI levels.

• Икемді графит композиттік тығыздағыш: Тамаша жоғары температураға төзімділікті қолайлы серпімділікпен үйлестіреді, бұл оны әсіресе бу және термиялық май жүйелеріне қолайлы етеді.

5. Стандартталған іске қосу және ақылды басқару интеграциясы

• ISO 5211 сәйкес орнату фланеці: 4-20мА аналогтық сигналдарды және цифрлық шиналық байланыс протоколдарын (Profibus, Modbus және Foundation Fieldbus сияқты) қолдайтын электрлік, пневматикалық немесе червякты жетектерді тікелей, құралсыз орнатуға мүмкіндік береді.

• Safety-Engineered Stem: Features a blowout-proof stem design combined with an integrated limit-stop locking mechanism, ensuring safe and reliable operation even under high-pressure surge conditions.

6. Әмбебап қосылым әдістері және құрылымдық конфигурациялар

• Қосылым түрлері: Фланецті (RF, FF), пластиналы/құлақ тәрізді, бұрандалы (NPT, BSP), розеткалы дәнекерленген және түйіспелі дәнекер ұштарында қол жетімді, ANSI, DIN, JIS және GB сияқты негізгі халықаралық құбыр стандарттарымен үйлесімді.

• Құрылымдық опциялар: Стандартты V-портты басқару конфигурациясында, сондай-ақ қос жақты өшіру немесе жоғары жиілікті қосу-өшіру велосипедтері қолданбалары үшін қос орындық тығыздау конструкцияларында  ұсынылады.

Әдеттегі қолданбалы салалар және сценарийлер

Жылдам таңдау нұсқаулығы – дұрыс клапанды таңдауға көмектеседі

Клапанды дәл таңдауды жеңілдету үшін техникалық топқа келесі жұмыс параметрлерін ұсынуды ұсынамыз:

• Тасымалдаушы сипаттамалары: Аты, коррозия, қатты заттардың мазмұны (түрі және концентрациясы), тұтқырлық

• Жұмыс шарттары: Жұмыс қысымының диапазоны, температура диапазоны, қажетті шығын коэффициенті (Cv/Kv)

• Басқару талаптары: Қажетті ағын сипаттамасы (сызықтық/тең пайыз), жетек түрі (қолмен/электрлік/пневматикалық), басқару сигналының таңдауы

• Қосылым сипаттамалары: Фланец рейтингі, құбыр кестесі, соңғы қосылым түрі

Our experienced engineering staff offers complimentary sizing calculations and custom solution design services to ensure optimal valve performance for your specific application.

Сапаны қамтамасыз ету және өндіріс стандарттары

• Сәйкестік: ISO 9001, API 6D, API 607 ​​(өртке қарсы) және GB/T 12237 сияқты халықаралық мойындалған стандарттарға сәйкес жасалған.

• Қатаң сынақ: Нөлдік ақаусыз жеткізуге кепілдік беру үшін әрбір клапан 100% гидростатикалық қысым сынағынан, орындықтың ағып кетуін тексеруден және материал спектрлік талдауынан өтеді.

• Бақылау мүмкіндігі: Сапа жазбалары үшін толық материалды қадағалау және жан-жақты тексеру құжаттамасы сақталады.

Сатудан кейінгі қызмет көрсету және кепілдік міндеттемесі

1. Кепілдік мерзімі: өндірістік ақауларды қамтитын пайдалануға берілген күннен бастап 12 ай.

2. Өмір бойы техникалық қолдау көрсету: Клапанның қызмет ету мерзімі ішінде ақауларды жою, техникалық қызмет көрсету бойынша нұсқаулық және қосалқы бөлшектер туралы ұсыныстар алу үшін инженерлік тобымызға тегін қол жеткізу.

3. Төтенше жағдайға жауап беру: Жүйенің маңызды ақаулары үшін 48 сағаттық жергілікті немесе қашықтан қолдау көрсету.

Неліктен Чжунгуанды таңдау керек?

• Арнайы клапан өндірудегі 18 жылдан астам  тәжірибесі

• Бес континенттегі 30-дан астам елге экспортталады

• Толық теңшеу мүмкіндігі  – стандартты емес өлшемдер, арнайы қорытпалар және сұраныс бойынша қол жетімді арнайы жабындар

• Толық құжатталған сапа қадағалануы бар қатаң процесті бақылау

• Тікелей зауыттық жеткізіліммен бәсекеге қабілетті баға белгілеу – делдал үстемелері жоқ

Чжунгуан клапаны – әрбір ағындық сынаққа арналған дәлдік инженериясы.

Егжей-тегжейлі техникалық деректер парақтары, CAD сызбалары немесе жеке таңдау бойынша көмек алу үшін біздің сату тобына хабарласудан тартынбаңыз. Біз сіздермен ұзақ мерзімді серіктестік құруды асыға күтеміз.
