Гидравликалық акуатордың концентрлік көбелек клапаны

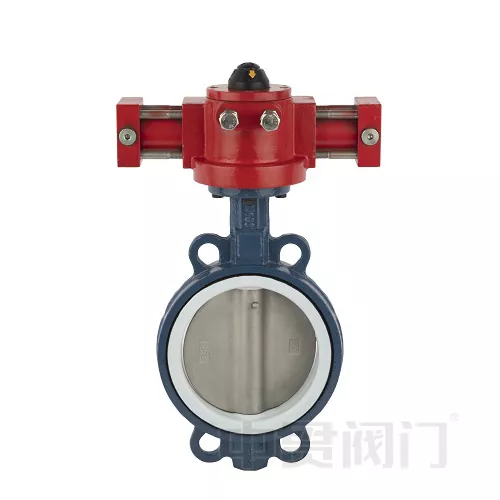

Гидравликалық акуатордың концентрлік клапаны ағынды басқару үшін орталық біліктің айналасында бұрылатын дискпен сипатталады, ал гидравликалық жетектерді гидравликалық акуаторлар клапанды жылжыту үшін сұйықтық қысымын қолданады. Бұл комбинация түрлі қосымшалардағы сұйықтықтың ағынын дәл және қуатты басқаруға мүмкіндік береді, атап айтқанда автоматика қажет және жоғары момент қажет болған жағдайда.

I. Жұмыс принципі

Өнеркәсіптік сұйықтықты басқару жүйелері көбелек клапандарды ашу және жабу арқылы ағып кетеді. Гидравликалық көбелек клапаны гидравликалық драйвер жүйесін қолданып, сұйықтық қысымын механикалық энергияға айналдыру, клапан білігін 90 ° айналмалы қозғалысты аяқтау үшін алып кету үшін қолданады. Электр / пневматикалық жетектермен салыстырғанда гидравликалық жүйе моменттің шығуын және әсерге тиімділікті жоғарылатады.

Ii. Негізгі құрылымы және функциялары

Клапанның дене компоненттері

Диск: Ағынды 90 ° айналдыру арқылы ашады және жабады.

Клапан сабағы: Жетекшіні дискіге қосатын негізгі тарату компоненті.

Герметизация жүйесі: EPDM жұмсақ платф-клапанының орындығы нөлден ағып кетуді қамтамасыз етеді.

Қосылу әдісі: фланеген / вафли дизайны (ANSI / KZ стандарттарына сәйкес).

Гидравликалық жетек

Май қысымы поршене қысымы поршенді цилиндрді басқарады, сызықтық күш шығарады → айналмалы моментке түрлендіру.

Стандартты 90 ° Сөйлем, жауап беру уақыты ≤ 3 секунд.

Қосымша бір әрекет (көктемгі қайтару) немесе қос әрекет (екі жақты гидравликалық диск).
